Montageschienen und Zubehör – Schienensysteme für die Verbindungstechnik
In dieser Kategorie finden gewerbliche Verarbeiter Montageschienen und die passenden Verbindungs-, Anschluss- und Befestigungselemente für den Aufbau tragfähiger Konstruktionen. Das Sortiment umfasst Verbindungsplatten, Montagewinkel, Schienenverbinder, Hammerkopf- und Steckverbinder, Trägerkrallen, Stützen, Halteklauen, Ausleger sowie Unterlegscheiben und Zubehör für die Haustechnik, den Industriebau und den allgemeinen Metallbau. Mit insgesamt 239 Positionen deckt die Kategorie sowohl die Trag- und Montageschienen selbst als auch die Elemente ab, mit denen sich Rahmen, Konsolen und Rohrtrassen aufbauen lassen.
Welches Element das richtige ist, entscheidet sich an drei Punkten: der Schienenart und dem passenden Verbindungssystem, der geforderten Tragfähigkeit und dem Korrosionsschutz der Einbauumgebung. Achten Sie auf die Kompatibilität von Schiene und Verbinder sowie auf die Werkstoffausführung – feuerverzinkt für übliche Innen- und geschützte Außenbereiche, Edelstahl A4 für feuchte oder chemisch belastete Umgebungen.
- Schienenprofil und zugehöriges Verbindersystem
- Geforderte Tragfähigkeit und Lastfall
- Werkstoff und Korrosionsschutz (fvz oder A4)
- Montageart: eingeschoben, eingehängt oder verschraubt
Montageschienen und Zubehör
Montageschienen und Zubehör im Überblick

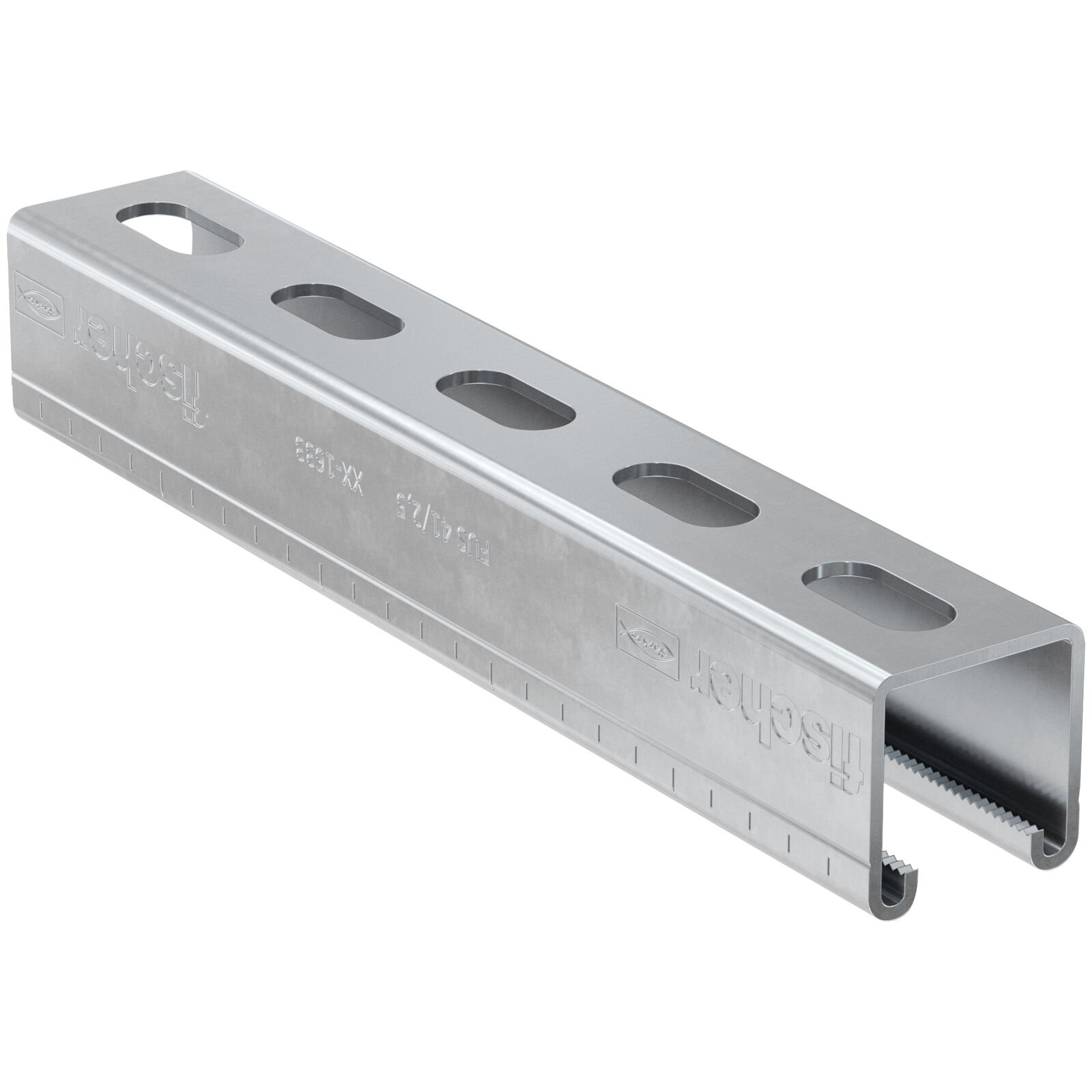

Montageschienen bilden das tragende Rückgrat vieler Installationen – von Rohrtrassen und Lüftungskanälen über Konsolen bis zu abgehängten Konstruktionen. Entscheidend für ein funktionierendes System ist das Zusammenspiel aus Schiene und passenden Verbindungselementen. Diese Kategorie bündelt dafür Verbindungsplatten, Winkel, Schienenverbinder, Steck- und Hammerkopfverbinder, Trägerkrallen, Stützen, Ausleger sowie Unterlegscheiben und Kleinteile für den Aufbau und die Lastabtragung.
Bauteiltypen und ihre Aufgaben

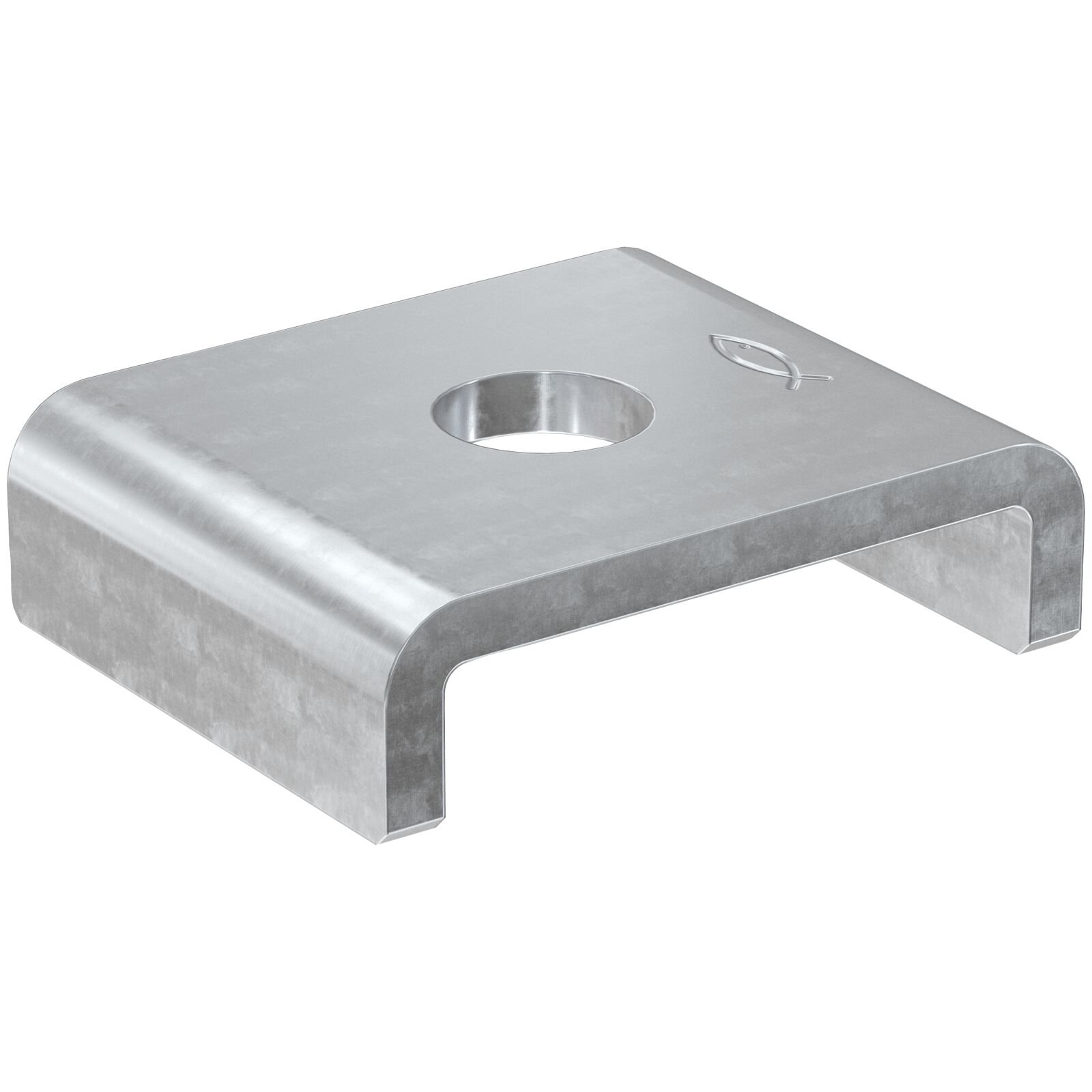

Die Elemente unterscheiden sich nach Funktion. Verbindungsplatten und Winkel stoßen Schienen stirnseitig oder über Eck zusammen, Schienenverbinder verlängern Profile in der Flucht, Steck- und Hammerkopfverbinder stellen formschlüssige Knotenpunkte her. Trägerkrallen und Halteklauen befestigen Schienen an Stahlträgern ohne Bohren, Ausleger und Stützen schaffen Abstand zur Wand oder zum Boden.
Auswahl nach Funktion
| Bauteil | Aufgabe | Typische Anwendung |
|---|---|---|
| Verbindungsplatte | Stirn- und Eckverbindung von Schienen | Rahmen, Konsolen |

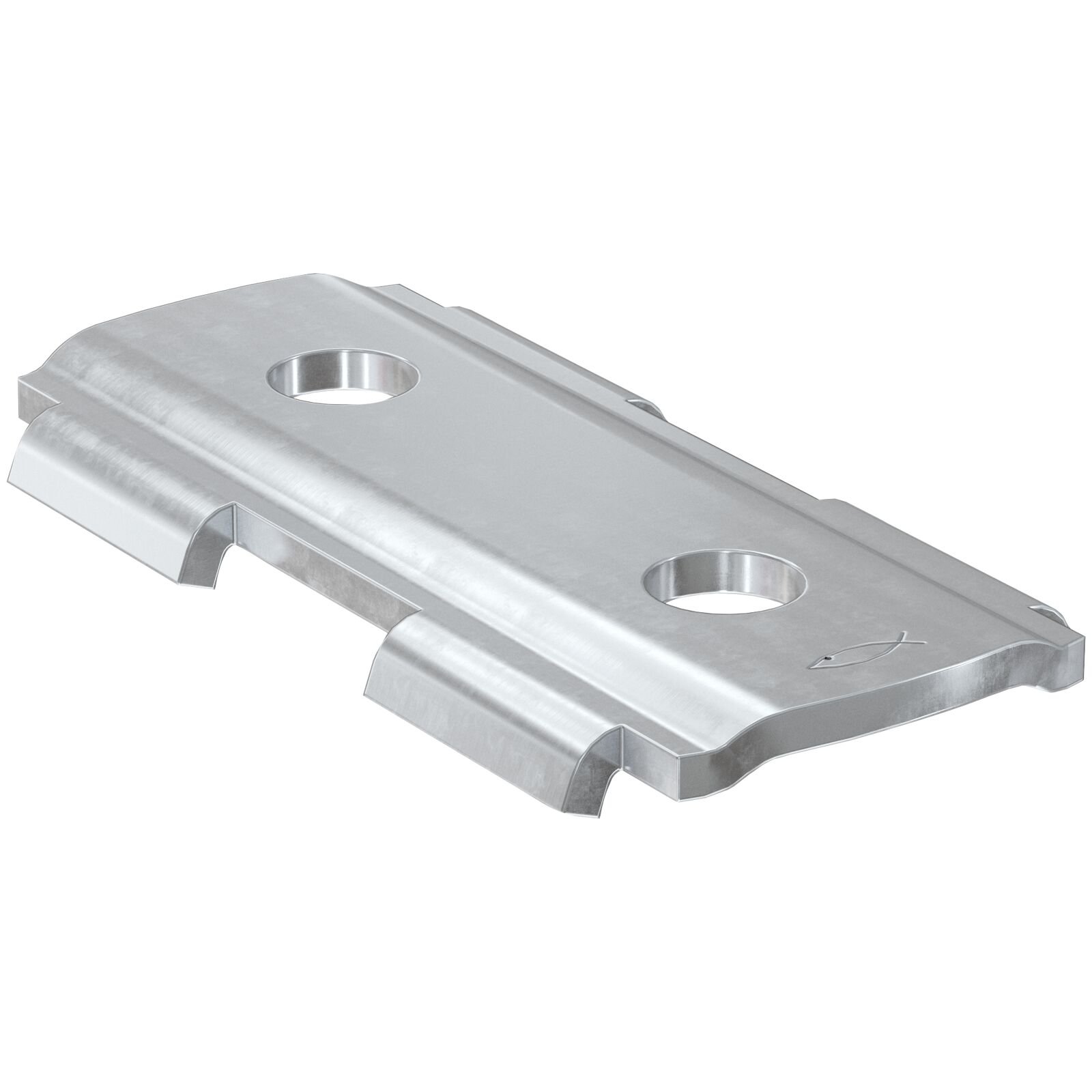

| Schienenverbinder | Verlängerung in der Profilflucht | Durchlaufende Trassen |
| Hammerkopf-/Steckverbinder | Formschlüssiger Knotenpunkt | Räumliche Rahmen |
| Trägerkralle/Halteklaue | Bohrlose Befestigung am Stahlträger | Industrie- und Hallenbau |
| Ausleger/Stütze | Abstand und Lastabtragung | Haustechnik, Boilerbefestigung |
Werkstoff und Korrosionsschutz
Die Werkstoffausführung richtet sich nach der Einbauumgebung. Feuerverzinkte Elemente (fvz) eignen sich für Innenräume und geschützte Außenbereiche, Edelstahl A4 für feuchte, chlorid- oder chemisch belastete Umgebungen wie Schwimmbäder, Industrie und Küstennähe. Werkstoffe dürfen in einer Verbindung nicht ungeschützt gemischt werden, um Kontaktkorrosion zu vermeiden. Passende Unterlegscheiben wie die fischer U-Scheibe PU und die fischer U-Scheibe PU A4 verteilen die Last und sichern die Verschraubung.
Verarbeitung und typische Fehler

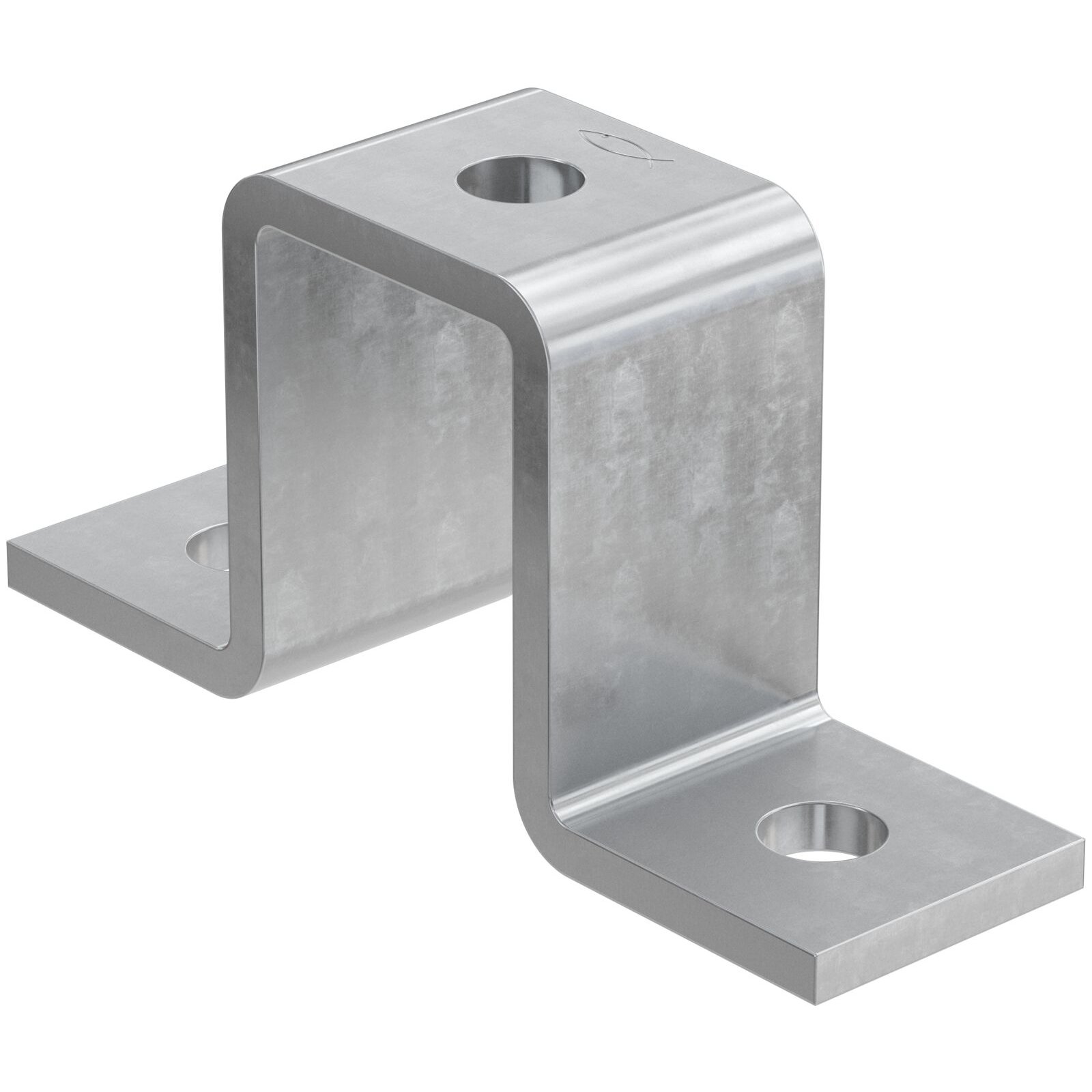

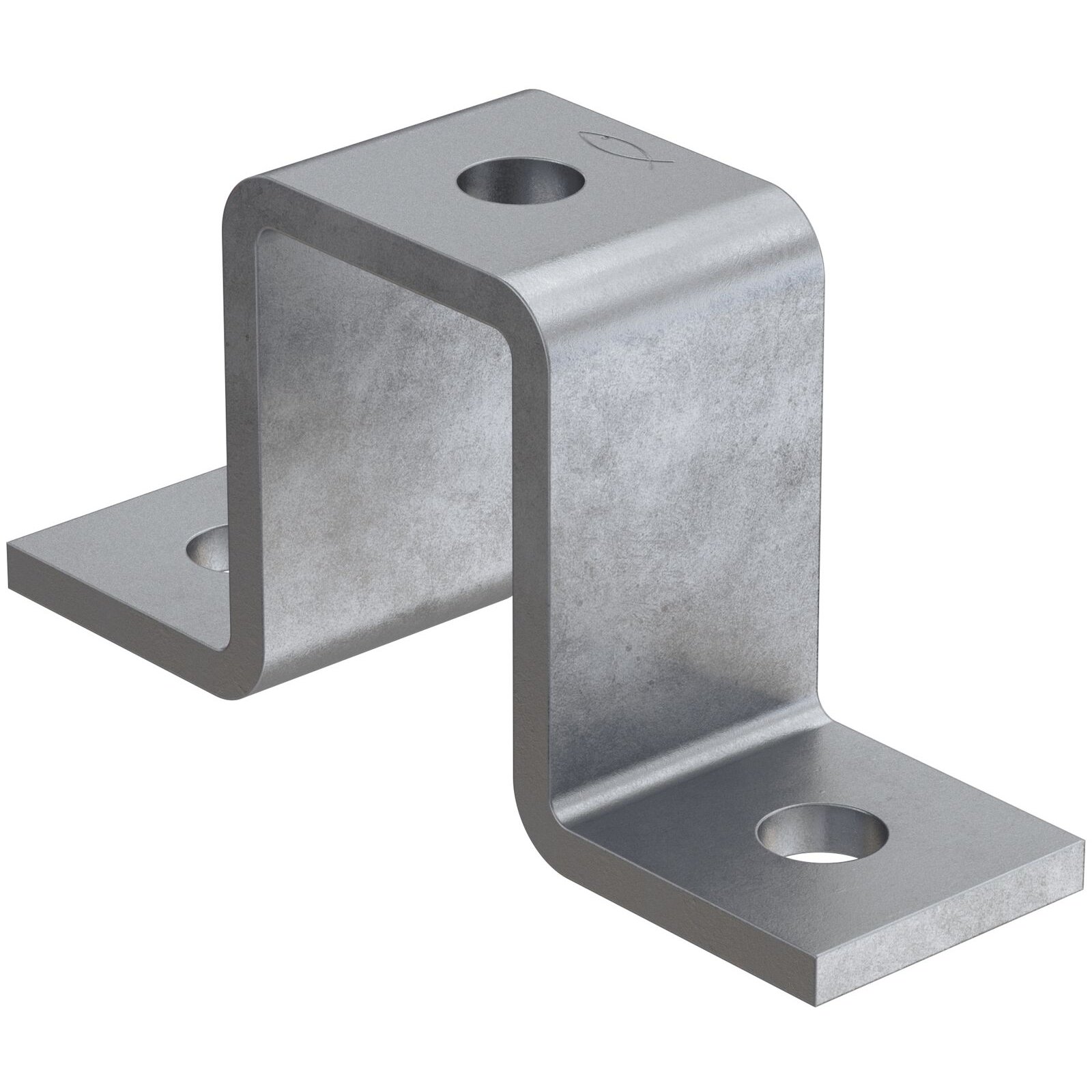

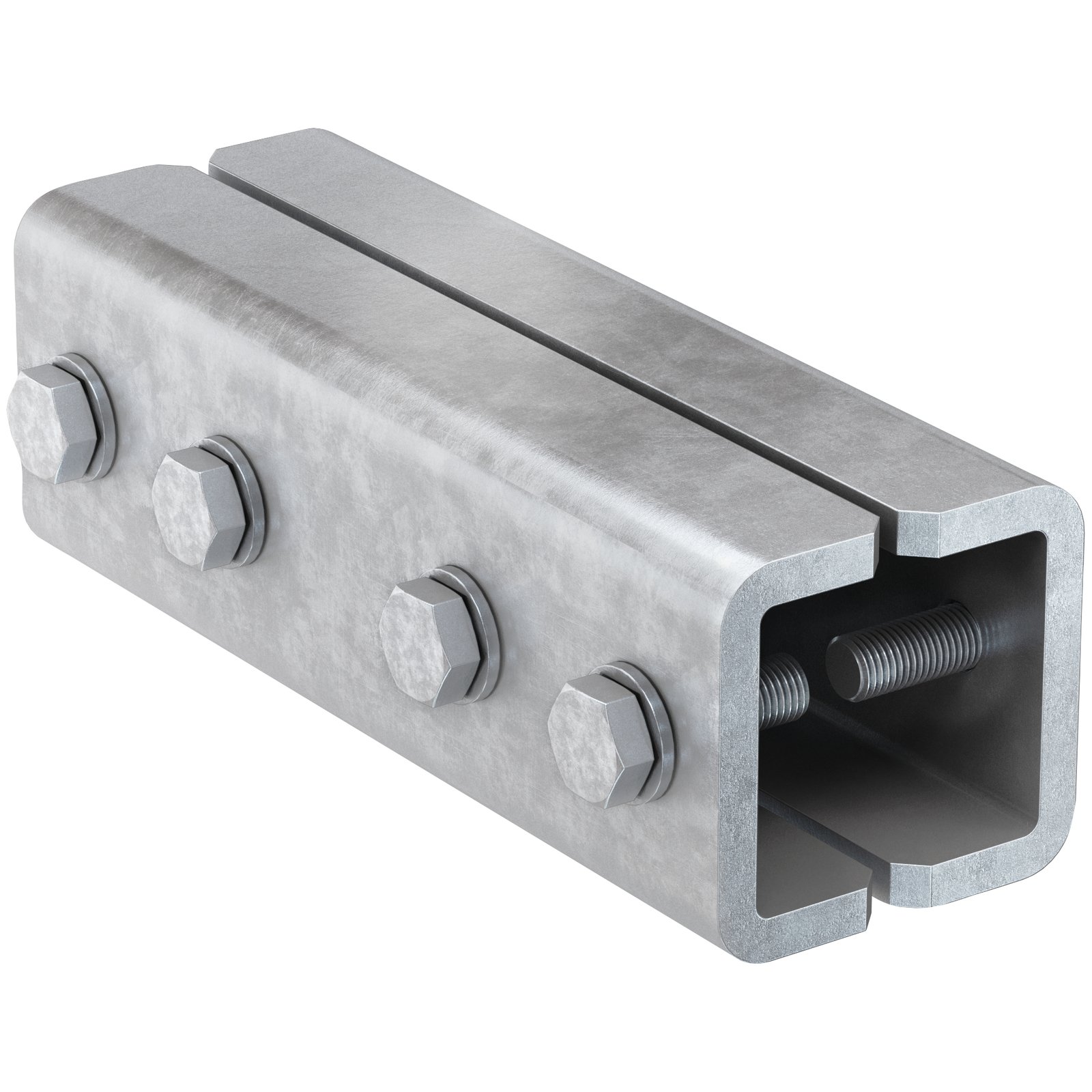

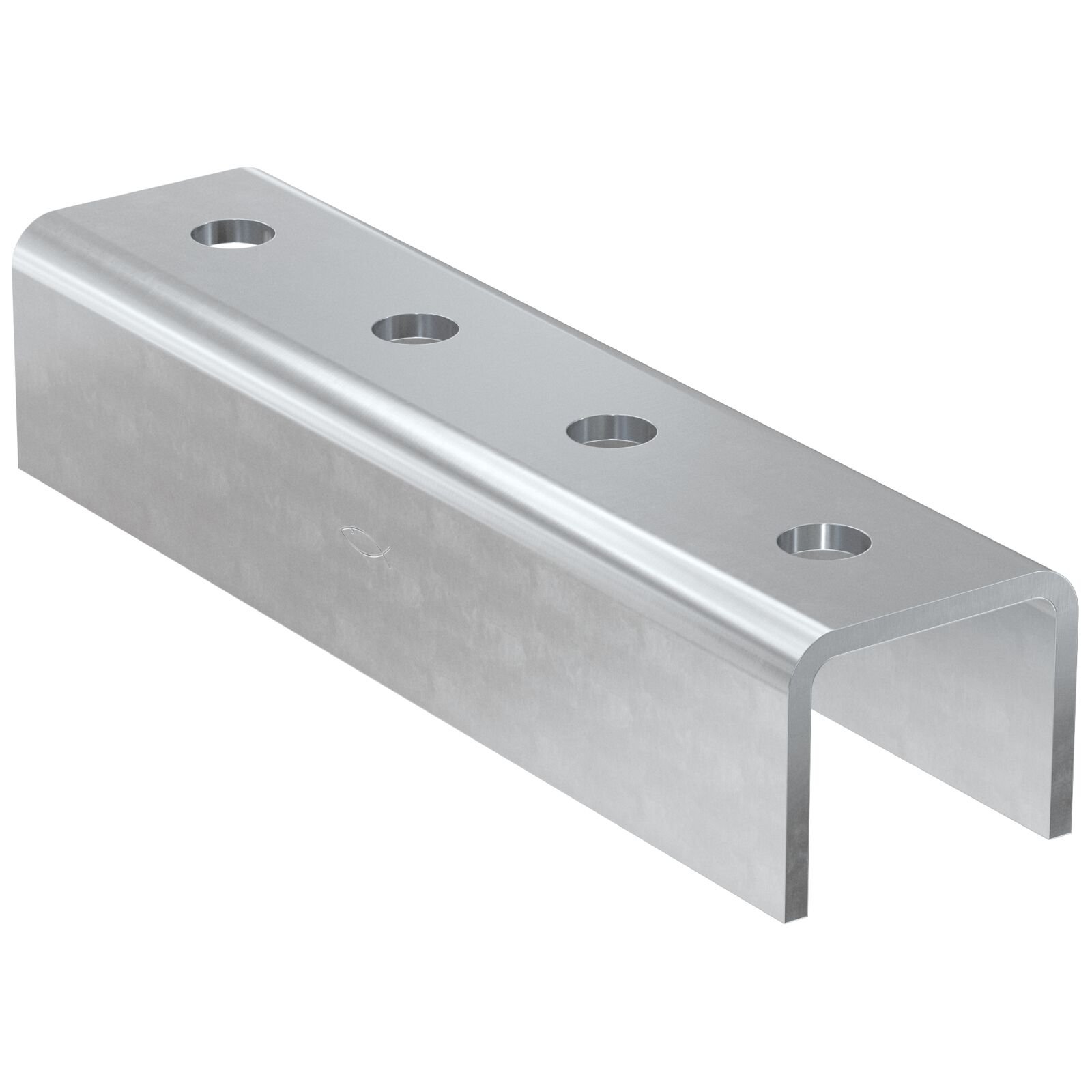

Schiene und Verbinder müssen zum selben System gehören – ein nicht passender Hammerkopf sitzt nicht formschlüssig und überträgt die Last nicht sicher. Weitere häufige Fehler sind unterdimensionierte Bauteile für den tatsächlichen Lastfall, fehlende Verdrehsicherung bei Steckverbindern und das Überschreiten zulässiger Schraubenanzugsmomente. Prüfen Sie vor der Montage die geforderte Tragfähigkeit und den Lastfall. Für den Aufbau eignen sich etwa die fischer Verbindungsplatte FFF 4D fvz, der fischer Montagewinkel MW 90° oder der fischer Schienenverbinder FUF fvz.
Abgrenzung zu benachbarten Kategorien
Diese Kategorie behandelt die Schienen und ihre Verbindungs- sowie Anschlusselemente. Die zugehörigen Befestigungsmittel in den Untergrund finden Sie unter Anker und Schwerlastbefestigung und Dübeltechnik. Schrauben für die Verschraubung der Elemente führt die Schraubtechnik, Schellen und Trassenbefestigung die Installationsbefestigung. Für Aufständerungen auf dem Dach ist die Solarbefestigung der passende Ort.
