Solarbefestigung – Montagesysteme für PV-Anlagen
In dieser Kategorie finden Sie die Befestigungskomponenten von fischer für die Montage von Photovoltaik-Modulen auf geneigten und flachen Dächern. Das Sortiment umfasst Dachhaken für Ziegeldeckungen, Stockschrauben für Trapez- und Wellblech sowie Holzunterkonstruktionen, Aluminiumprofile der Reihen SolarFish und SolarMetal in mehreren Bauhöhen, End- und Mittelklemmen sowie Profilverbinder, Winkel und Muttern zur Kopplung der Bauteile.
Welche Komponente passt, richtet sich nach Dacheindeckung, gewählter Profilhöhe und Werkstoff. Profile, Klemmen und Verbinder bestehen aus Aluminium (AL), Schrauben und Muttern aus nichtrostendem Stahl A2. Dachanbindung, Profil und Klemme müssen innerhalb eines Systems aufeinander abgestimmt sein; die erforderlichen Stützabstände und Klemmenzahlen ergeben sich aus den Wind- und Schneelasten am Standort.
- Dacheindeckung: Ziegel, Trapez-/Wellblech, Stehfalz oder Holzunterkonstruktion
- Profilhöhe je nach Belastung (H25, H33, H44, H50)
- Werkstoff: Aluminium (AL) oder Edelstahl A2
- Passende End- und Mittelklemmen zur Moduldicke
Solarbefestigung
Komponenten eines Solar-Montagesystems
Eine Unterkonstruktion für Photovoltaik setzt sich aus drei aufeinander abgestimmten Baugruppen zusammen: der Dachanbindung, den tragenden Montageprofilen und den Modulklemmen. In dieser Kategorie führen wir diese Komponenten der Reihen SolarFish und SolarMetal von fischer für die gängigen Dachformen.
Dachanbindung

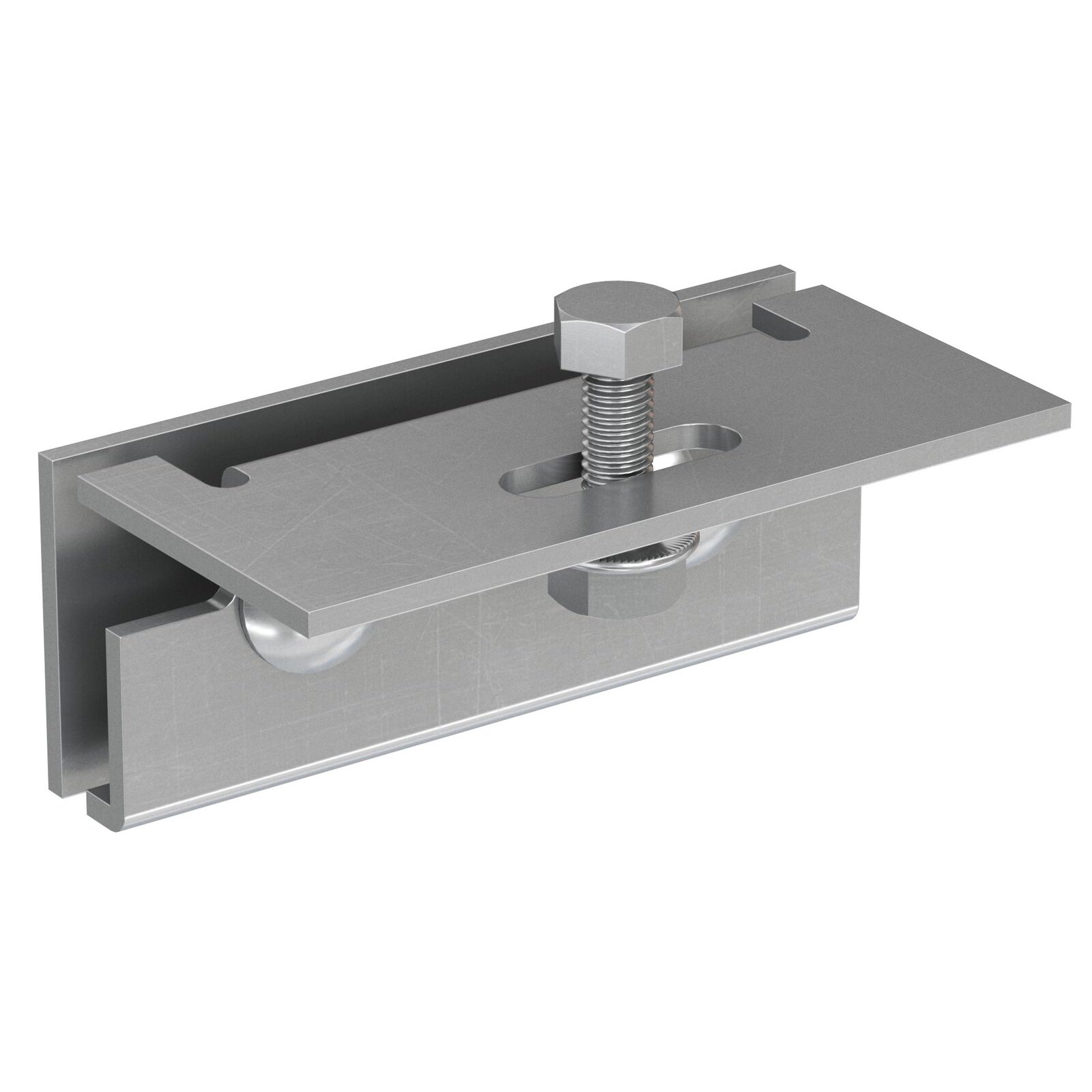

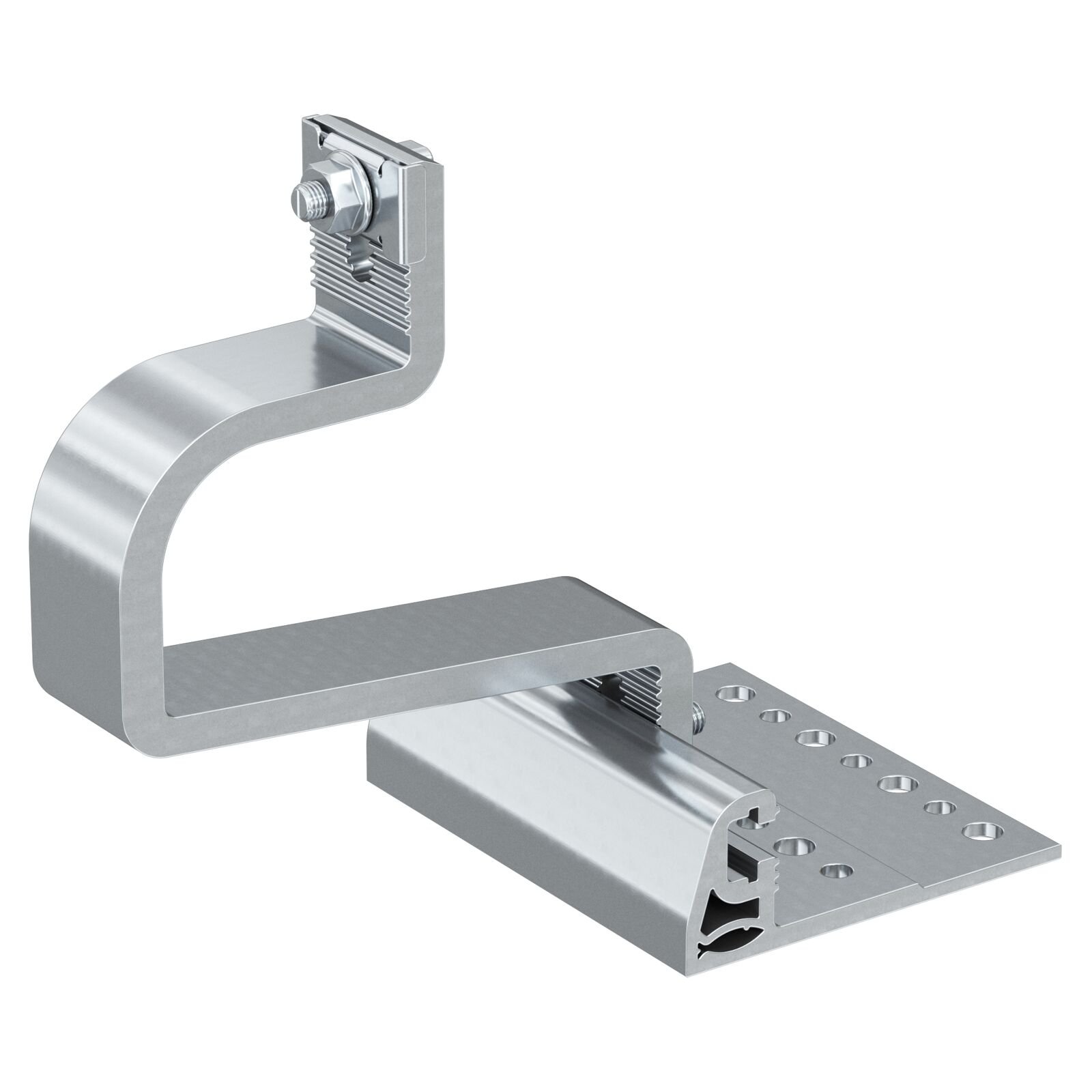

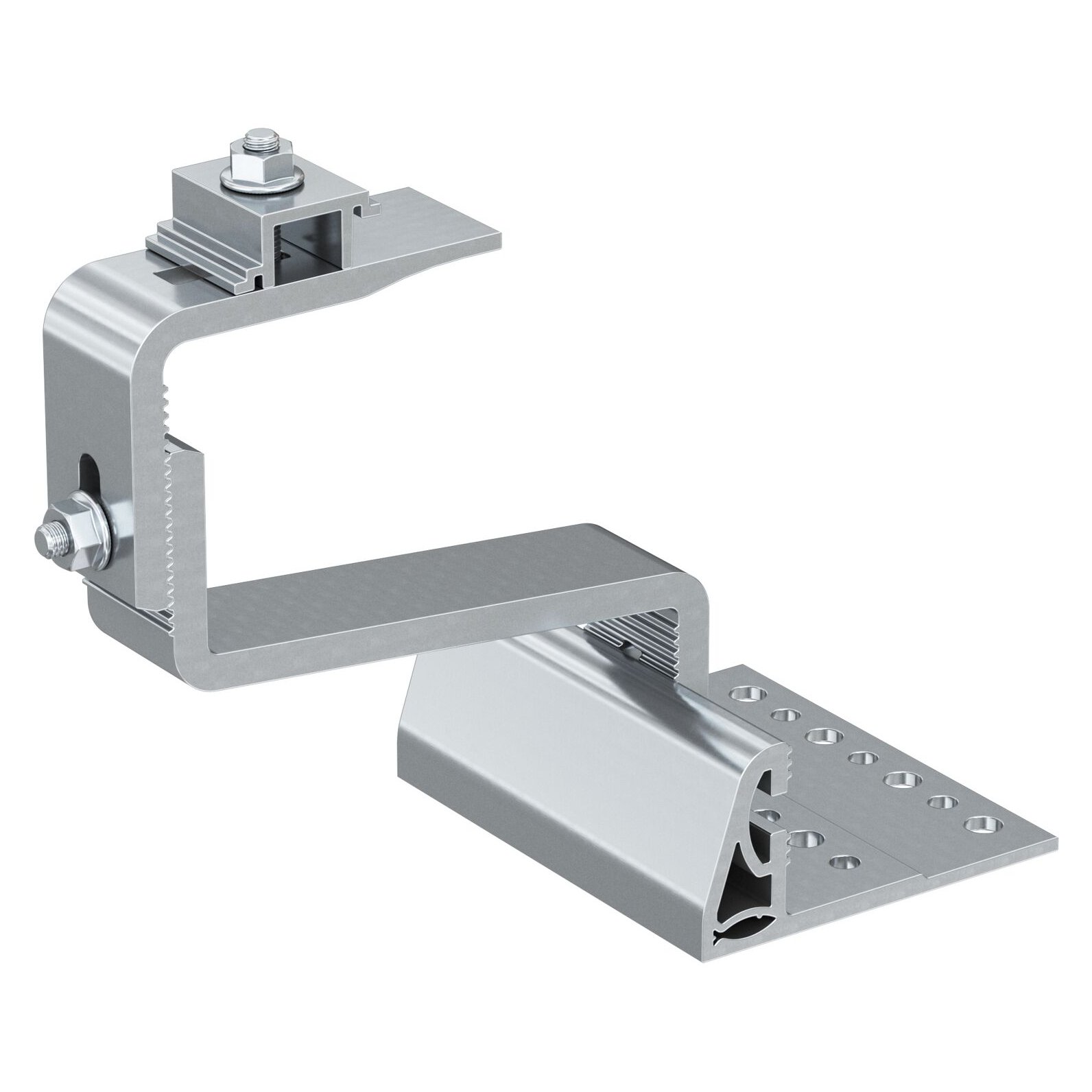

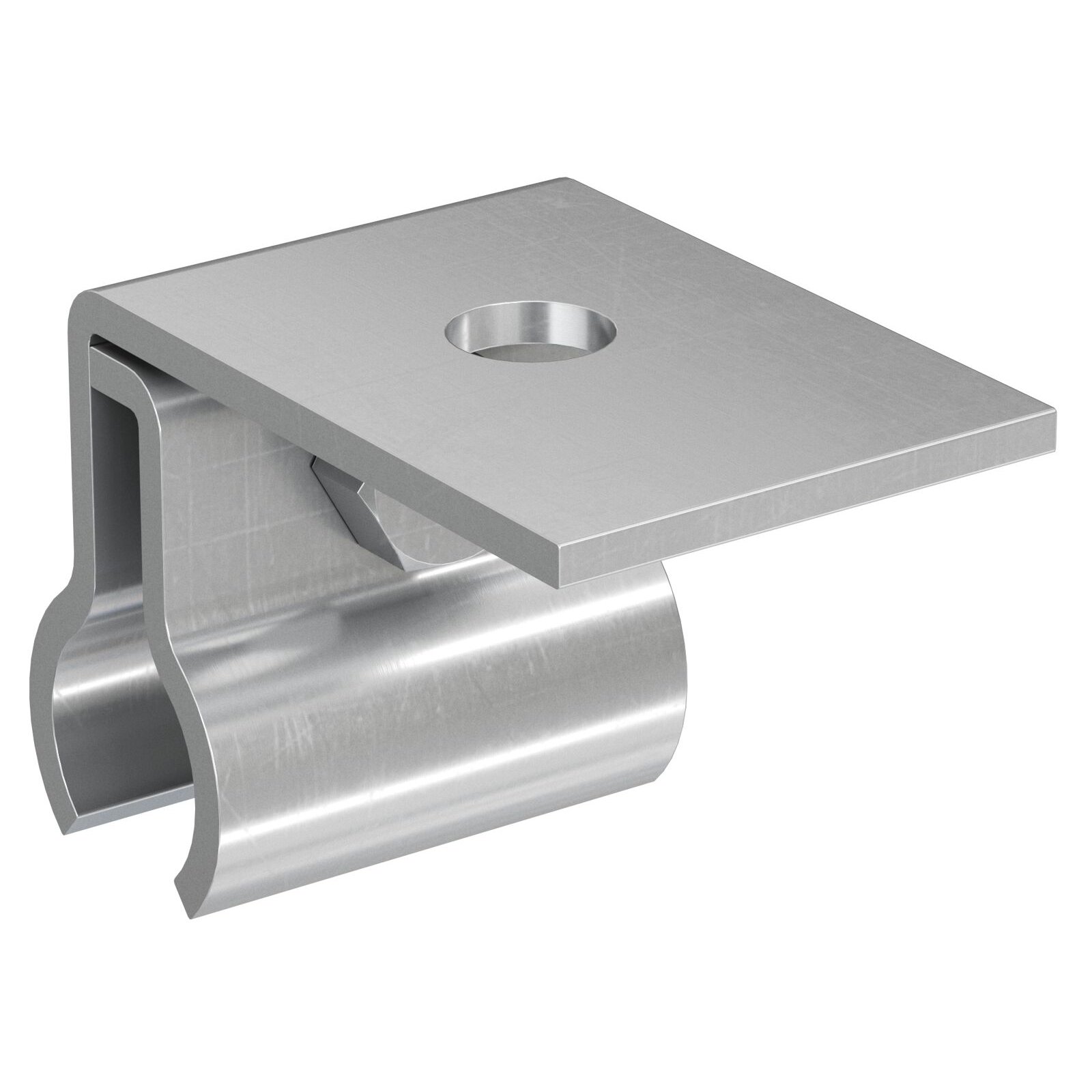

Die Verbindung zum Dach übernimmt je nach Eindeckung ein Dachhaken oder eine Stockschraube. Dachhaken wie der fischer Dachhaken RH VB AL werden auf Sparren oder Konterlattung verschraubt und unter dem Ziegel herausgeführt. Für Metalldeckungen und Holzunterkonstruktionen kommen Stockschrauben zum Einsatz – etwa die Stockschraube STSI A2 für Trapez- und Wellblech oder die STSR A2 für Holz. Für Stehfalzdeckungen werden stattdessen DLA- und DLAK-Klemmen verwendet.
Montageprofile

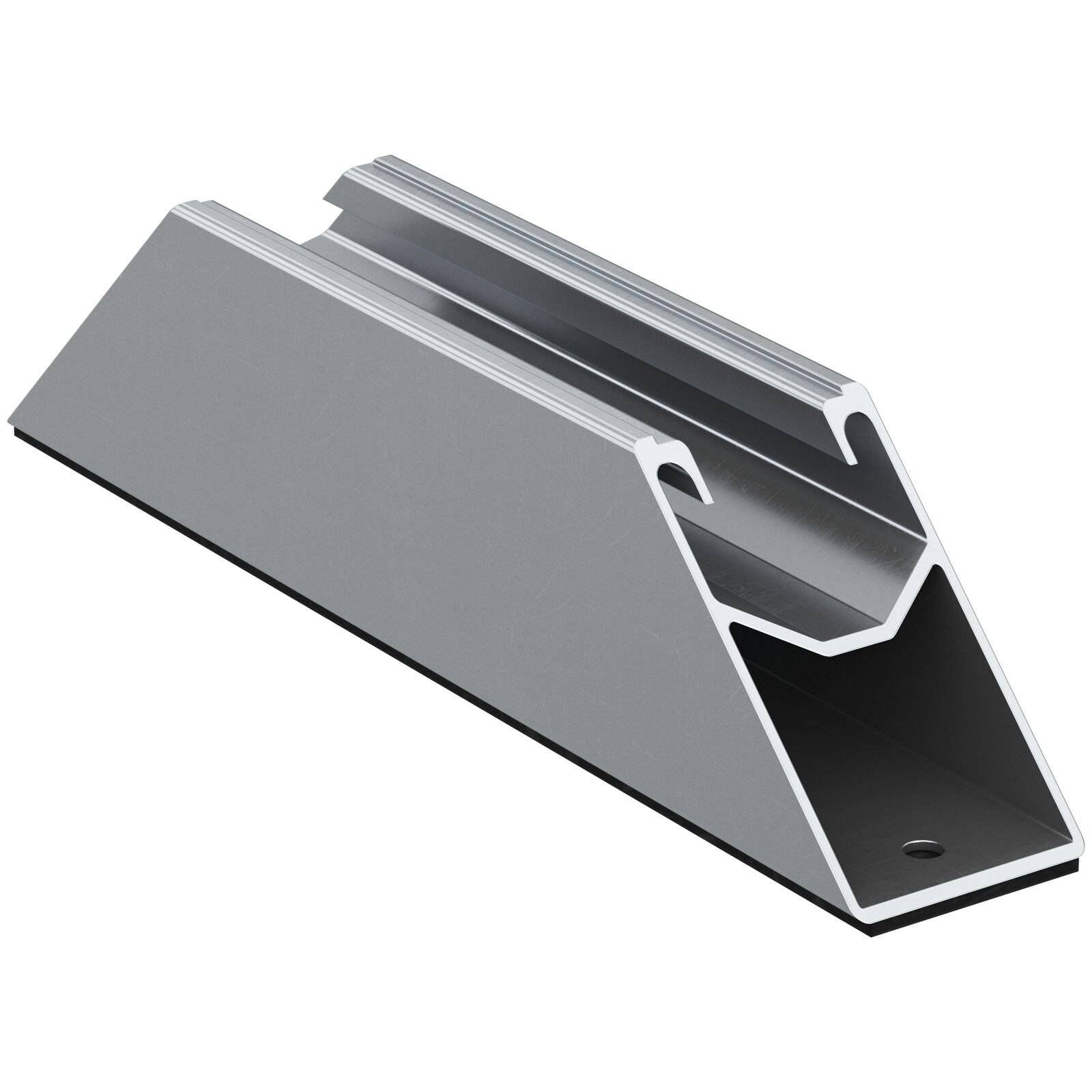

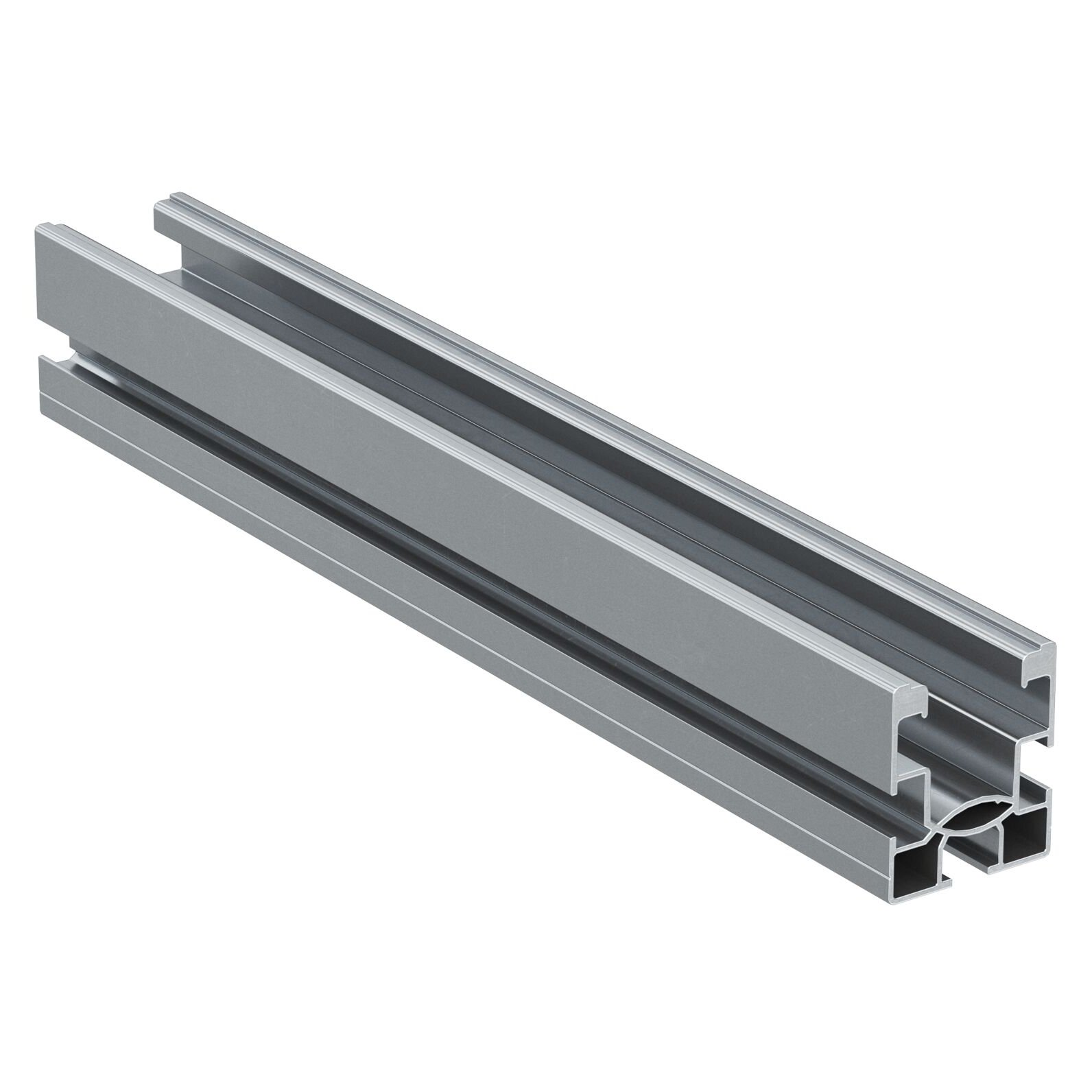

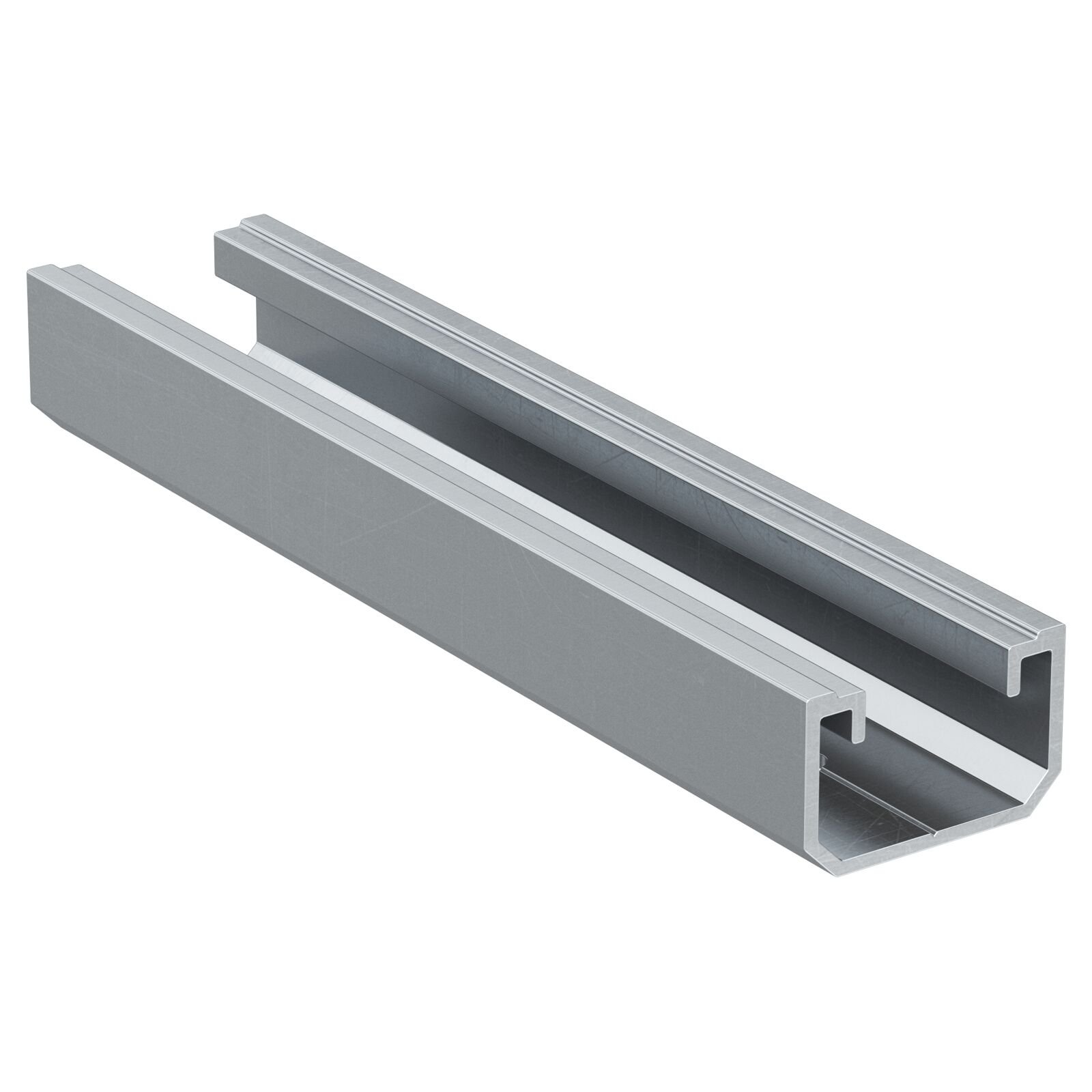

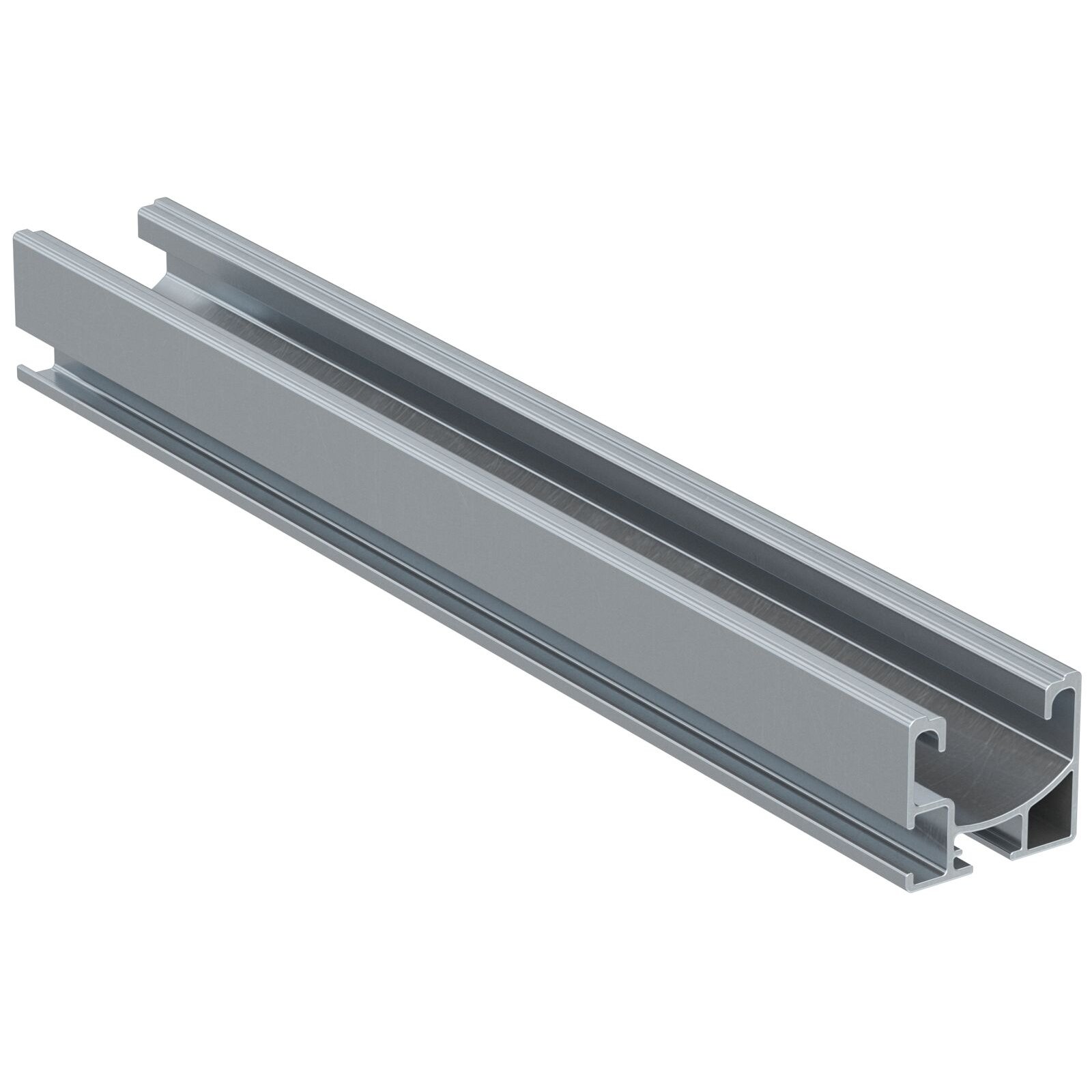

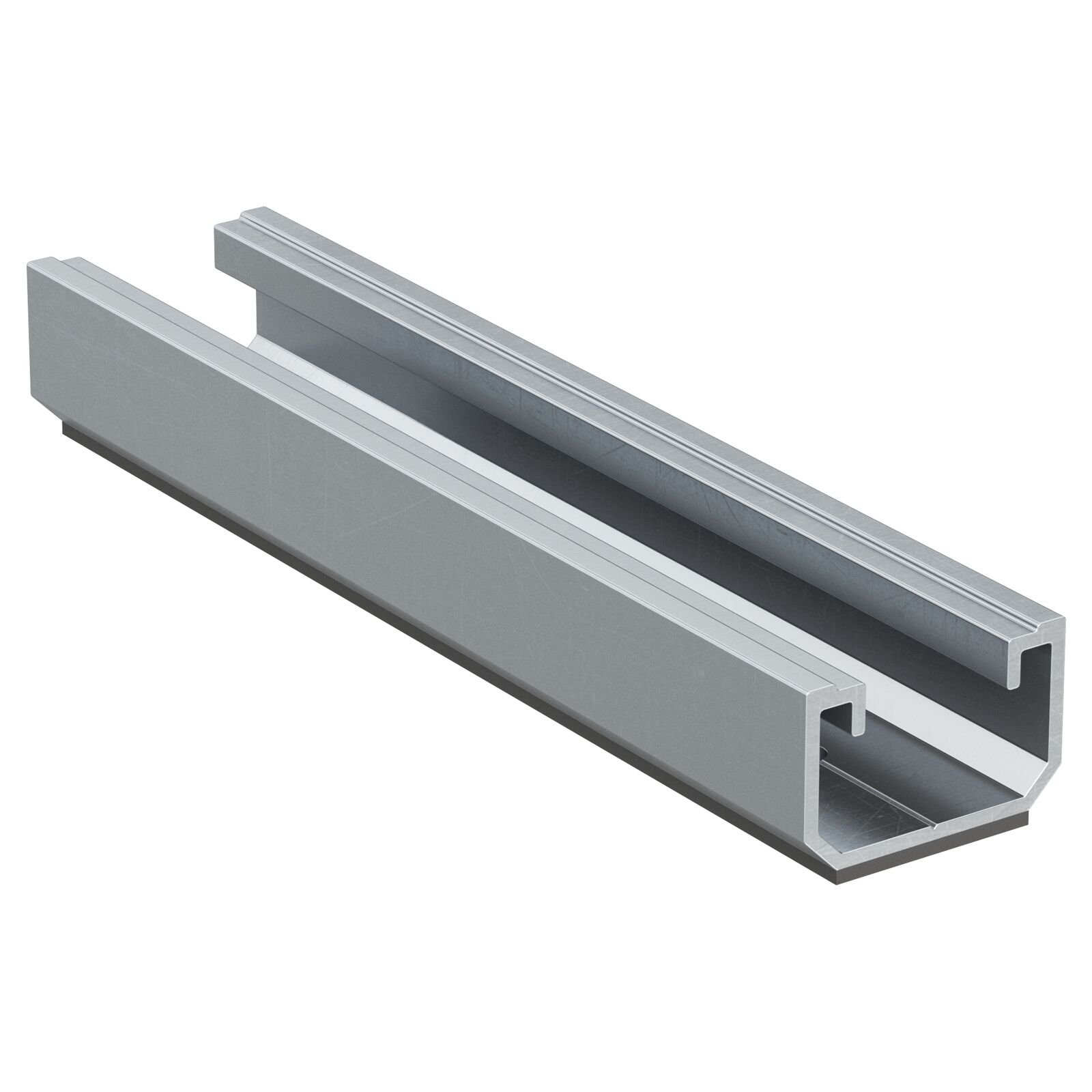

Auf der Dachanbindung werden die Aluminiumprofile montiert. SolarFish und SolarMetal stehen in mehreren Bauhöhen (H25, H33, H44, H50) sowie in blanker und schwarzer (sw) Ausführung zur Verfügung. Das Profil SolarFish H33 AL besteht aus der Aluminiumlegierung AW 6063 T6 und eignet sich für Schrägdächer mit eng liegenden Befestigungspunkten; höhere Querschnitte überbrücken größere Stützabstände. Längere Dachflächen werden über Profilverbinder gestoßen. Zur Begrenzung der Wärmeausdehnung sollten durchgehend verbundene Profilreihen 15 m nicht überschreiten – darüber ist die Struktur zu trennen.

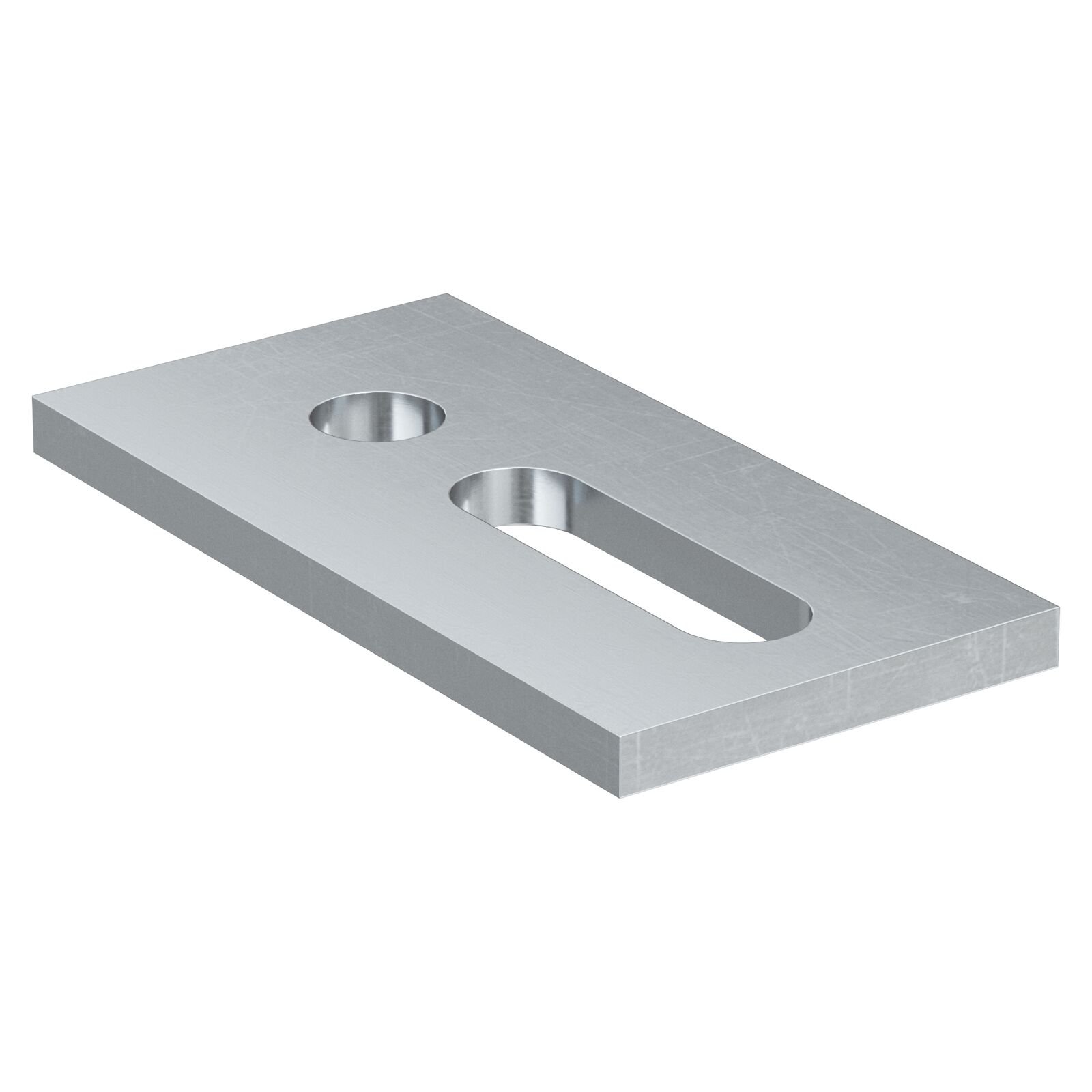

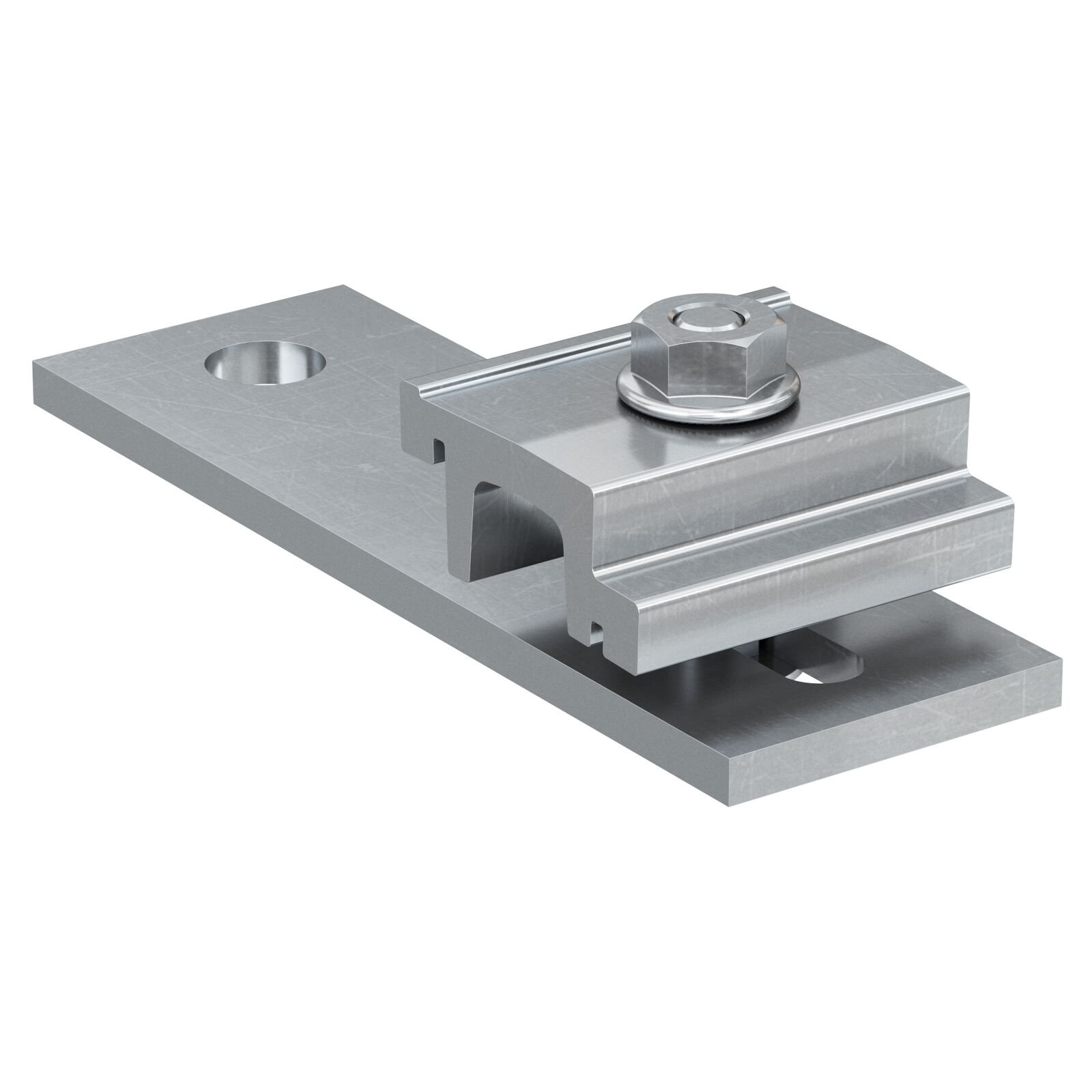

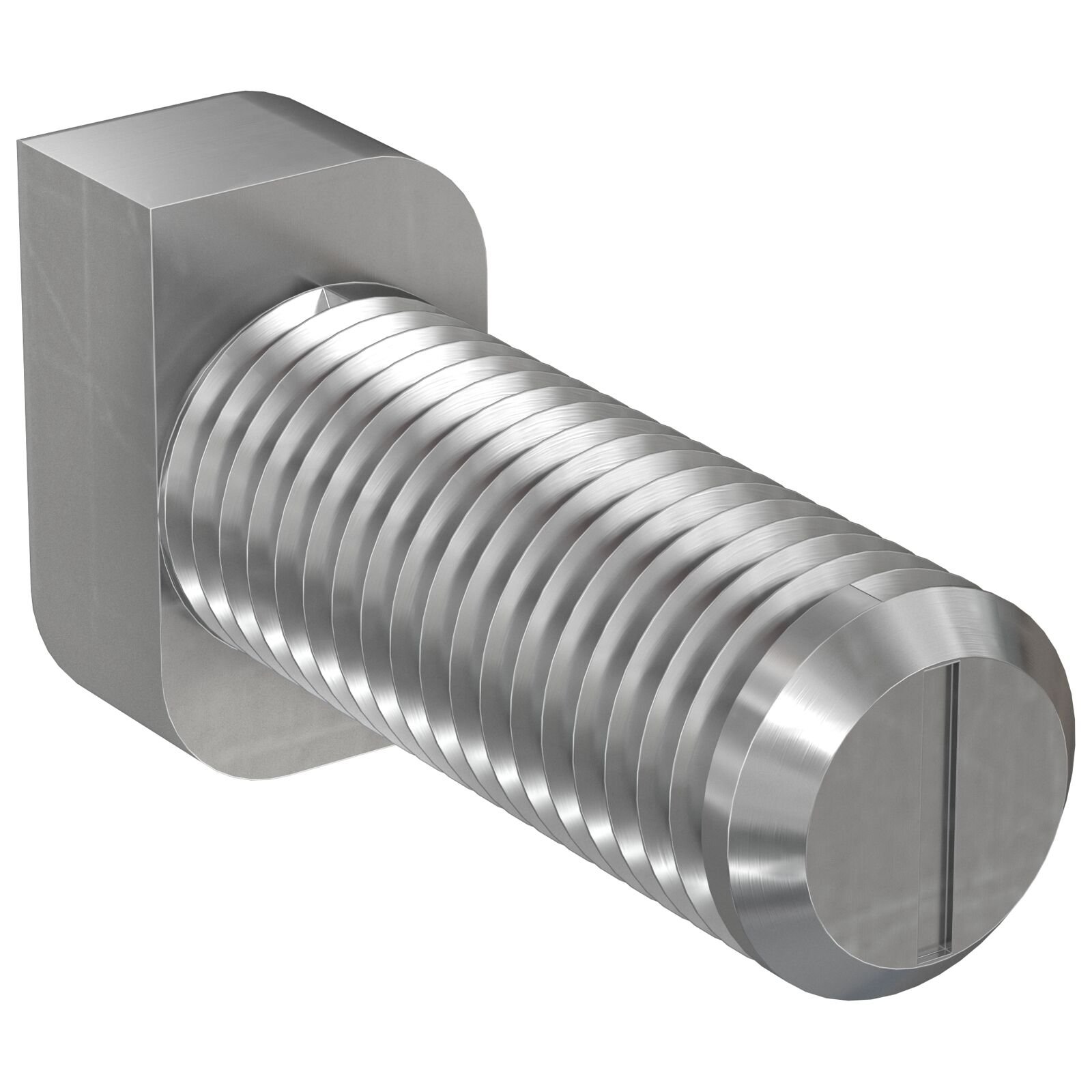

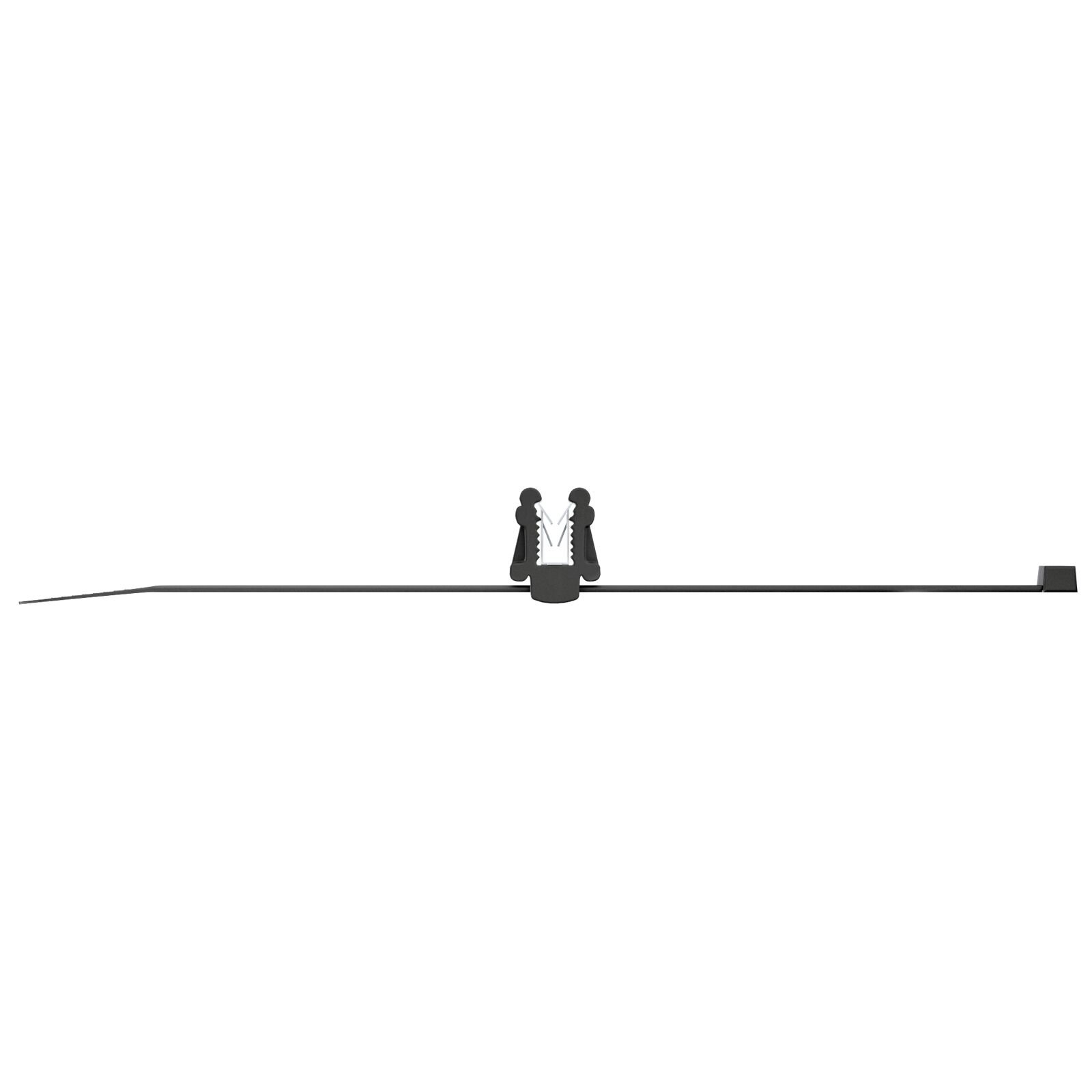

Modulklemmen und Verbinder

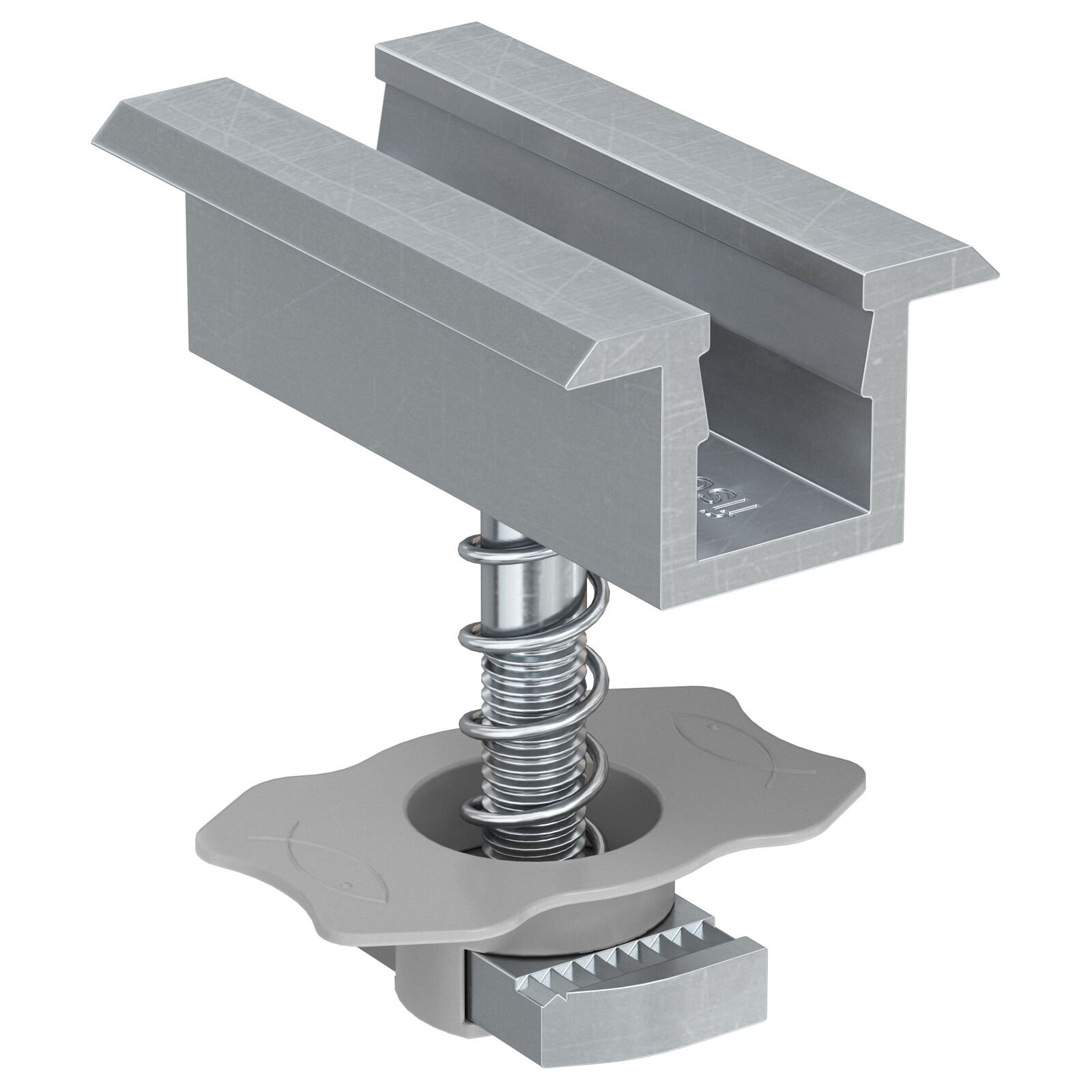

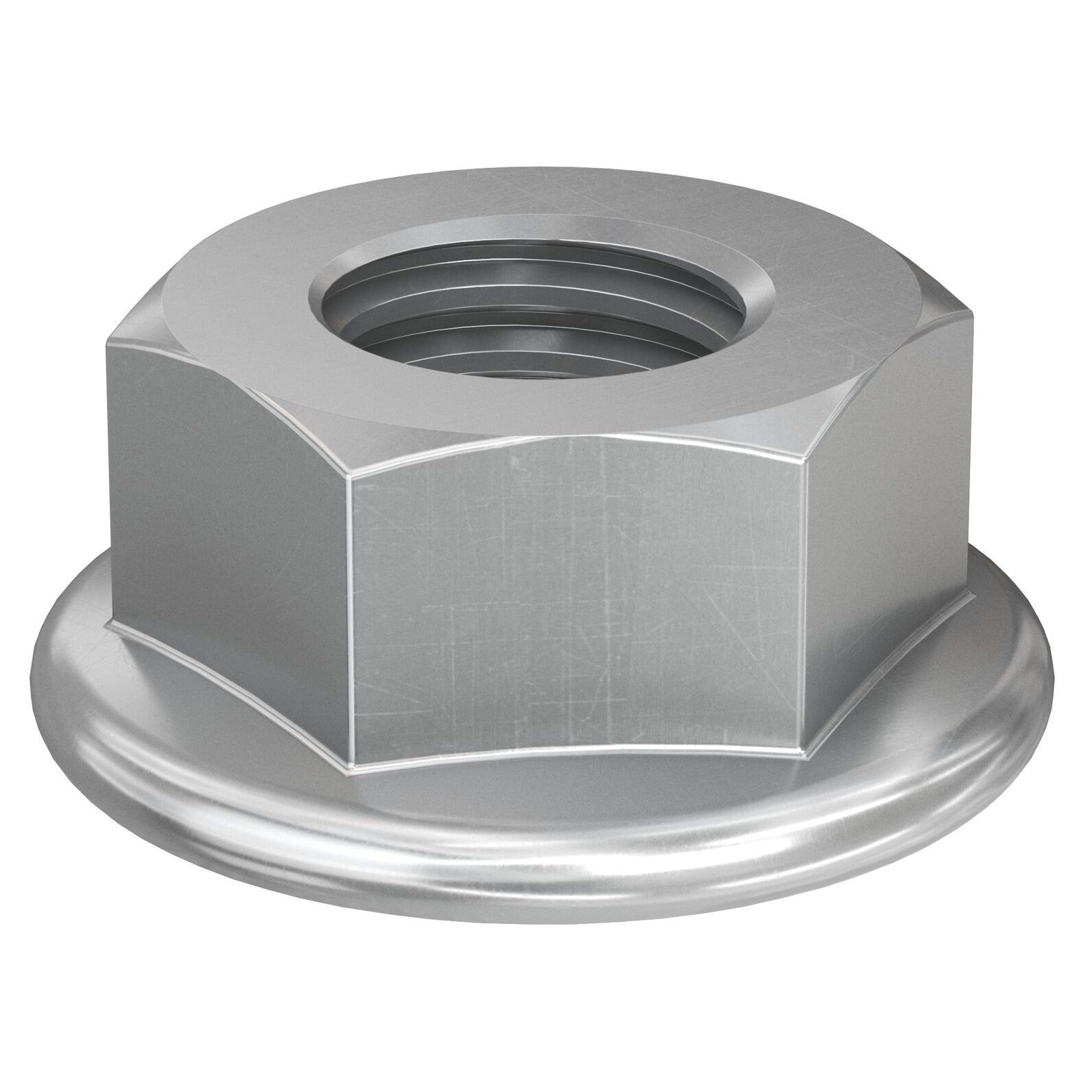

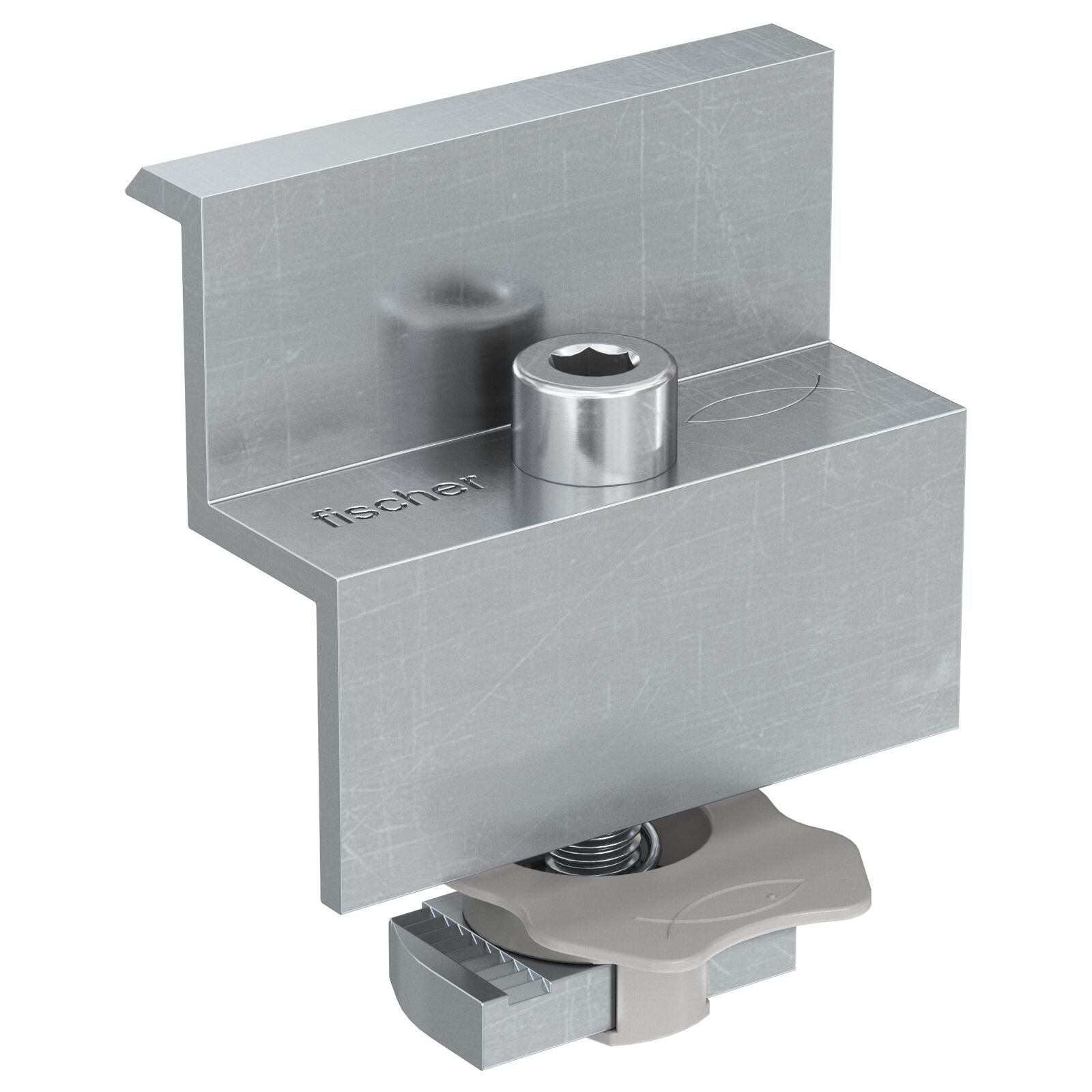

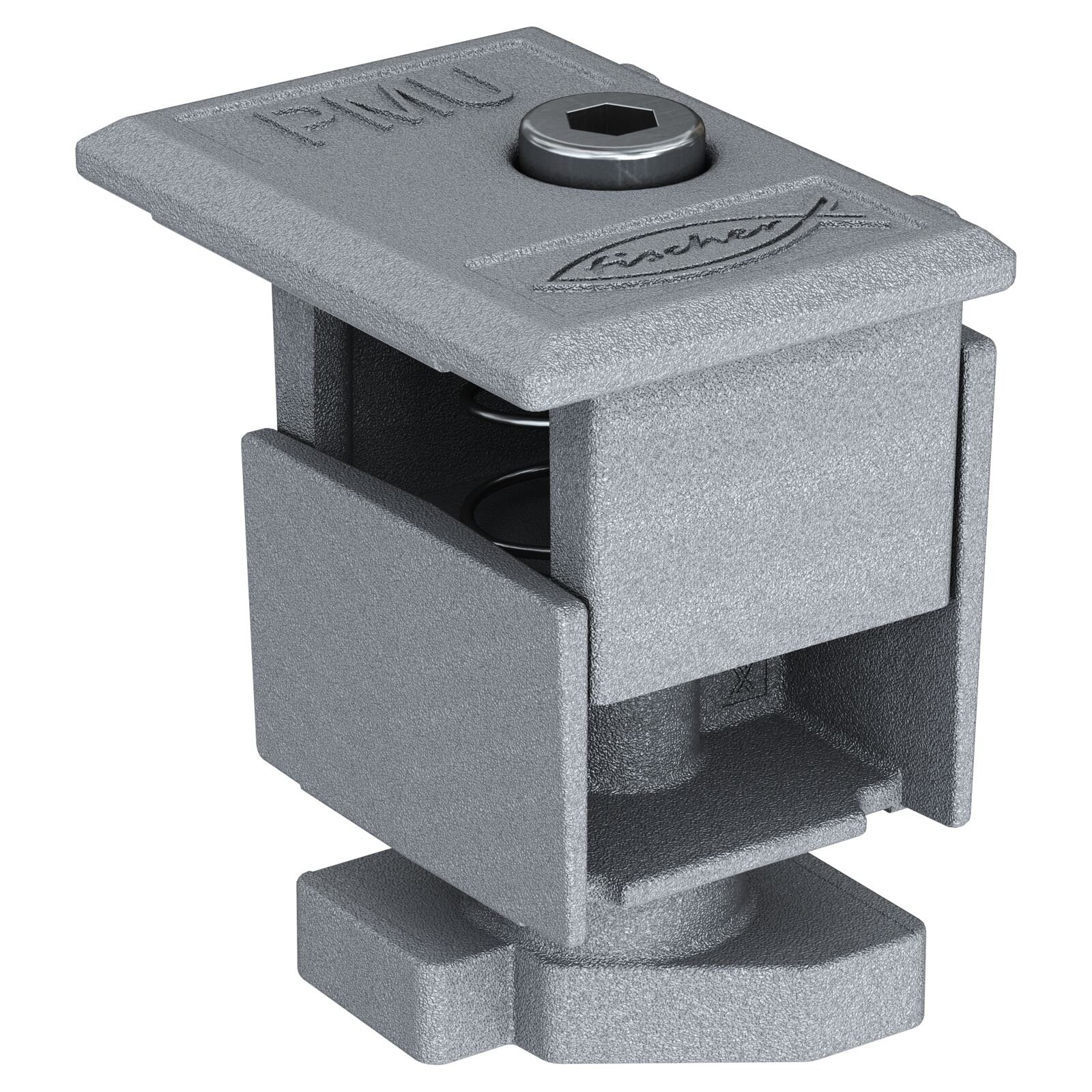

Die Module werden mit End- und Mittelklemmen in der oberen Nut der Profile fixiert. Vormontierte Universalklemmen wie die PM U AL lassen sich als End- oder Mittelklemme einsetzen und nehmen Module von 30 bis 50 mm Dicke auf. Profilverbinder, Verbindungswinkel und Flanschmuttern A2 ergänzen das System.
Auswahl nach Dachform und Eindeckung
Maßgeblich für die Dachanbindung ist die Eindeckung. Die folgende Übersicht ordnet die Komponententypen den gängigen Dachtypen zu:
| Dachtyp | Dachanbindung | Werkstoff |
|---|---|---|
| Ziegel-/Betondach | Dachhaken RH / GT | Aluminium / A2 |
| Trapezblech | Stockschraube STSI | A2 |
| Wellblech | Stockschraube STSI | A2 |
| Holzunterkonstruktion | Stockschraube STSR | A2 |
| Stehfalz | DLA-/DLAK-Klemme | Aluminium |
Untergrund, Werkstoff und typische Fehler

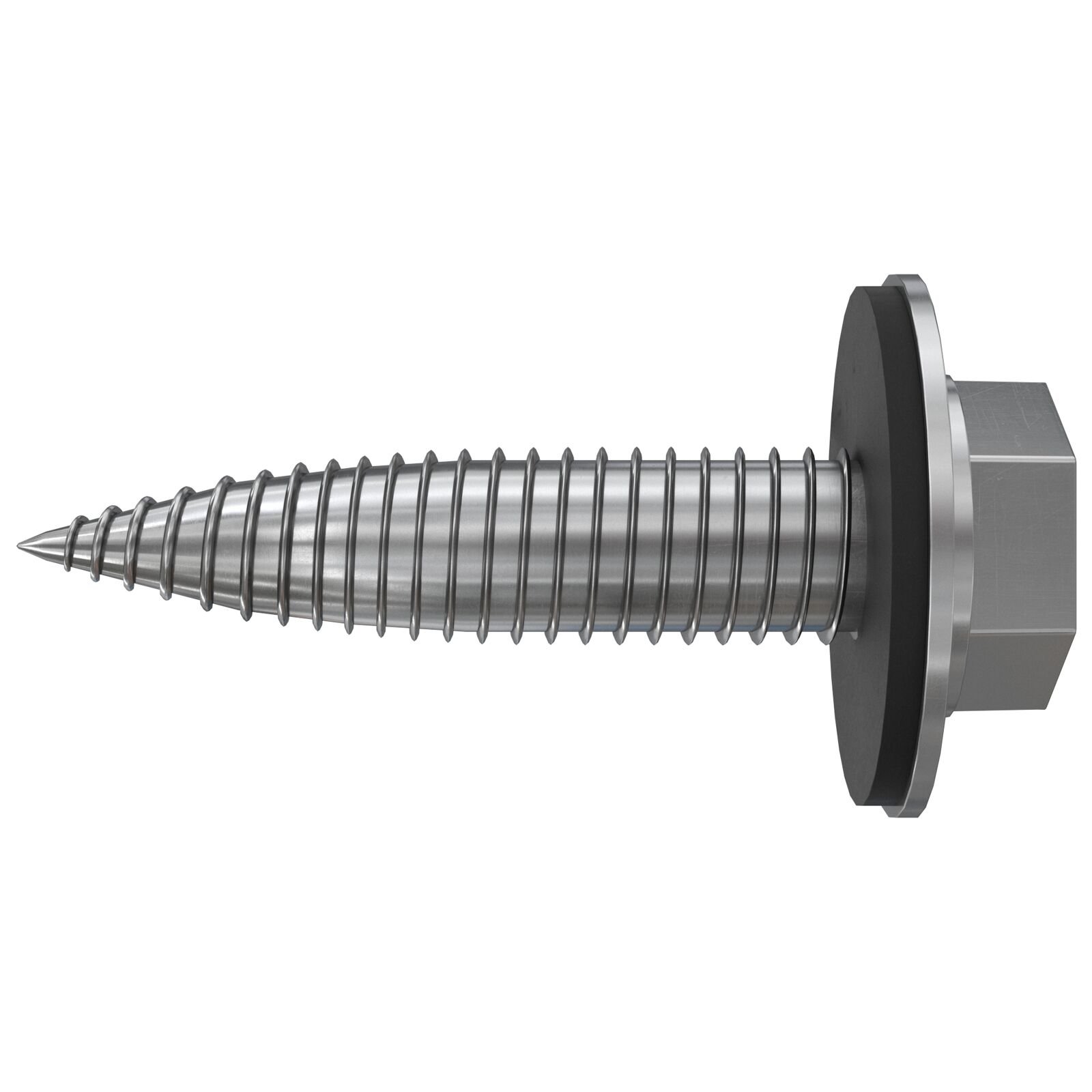

Profile, Klemmen und Verbinder bestehen aus Aluminium, Schrauben und Muttern aus nichtrostendem Stahl A2. Die Zahl der Dachanbindungen und Klemmen richtet sich nach den Wind- und Schneelasten des Standorts und ist vor der Montage auszulegen. Ein häufiger Fehler ist das Setzen von Dachhaken ohne ausreichenden Abstand zum Ziegel, sodass die Deckung aufliegt und bricht. Stockschrauben auf Trapez- und Wellblech müssen in Verbindung mit einer passenden Dichtscheibe gesetzt und sauber abgedichtet werden, damit die Dachhaut dicht bleibt. Zu lange, nicht getrennte Profilreihen führen zu Spannungen durch Wärmeausdehnung.
Abgrenzung zu benachbarten Kategorien
Diese Kategorie bündelt die PV-spezifischen Komponenten. Allgemeine Schrauben finden Sie unter Schraubtechnik, tragfähige Verankerungen unter Anker und Schwerlastbefestigung und Injektionssysteme unter Chemische Befestigung. Profile und Zubehör ohne PV-Bezug führen wir unter Montageschienen und Zubehör.
