Installationsbefestigung – Rohrschellen, Schienen und Festpunkte für die Haustechnik
In dieser Kategorie finden Sie Befestigungssysteme für die Montage von Rohrleitungen, Lüftungs- und Sanitärinstallationen an Wand, Decke und Boden. Das Sortiment reicht von einfachen Rohr- und Schlauchschellen über Kälte- und Massivrohrschellen bis zu kompletten Schienensystemen mit Einlegeschienen, Trapezhängern und Festpunkten für die Fixierung von Rohrleitungen gegen Längsdehnung. Ergänzend führen wir Sanitär- und WC-Befestigungen sowie passendes Montagewerkzeug wie Steckschlüssel. Als Hersteller sind FISCHER, NÖGEL und BÄR vertreten.
Die Auswahl richtet sich nach Rohrdurchmesser, Medium und Einbausituation. Entscheidend sind der passende Spannbereich der Schelle, die Korrosionsschutzausführung je nach Umgebung sowie die Frage, ob Körperschall entkoppelt werden muss. Für Kälte- und Klimaleitungen kommen gedämmte Schellen zum Einsatz, für schwere Leitungslasten Schienen und Festpunkte.
- Rohraußendurchmesser und benötigter Spannbereich der Schelle
- Medium und Temperatur: Heizung, Sanitär, Kälte oder Lüftung
- Korrosionsschutz: verzinkt, feuerverzinkt oder nichtrostend
- Schallentkopplung über Dämmeinlage erforderlich oder nicht
Installationsbefestigung
Befestigungssysteme für die Haustechnik
Die Installationsbefestigung umfasst alle Komponenten, mit denen Rohrleitungen, Armaturen und haustechnische Anlagen dauerhaft und lagesicher montiert werden. Je nach Gewerk – Sanitär, Heizung, Klima, Lüftung oder Elektro – unterscheiden sich die Anforderungen an Tragfähigkeit, Korrosionsschutz und Schallschutz erheblich. Das Sortiment gliedert sich in drei Stränge: Einzelschellen für die punktweise Rohrbefestigung, Schienensysteme für Sammelhalterungen und mehrere Leitungen sowie Festpunkte und Sanitärbefestigungen für definierte Lastübertragung.
Schellen richtig auswählen
Schellentypen und Einsatzbereiche

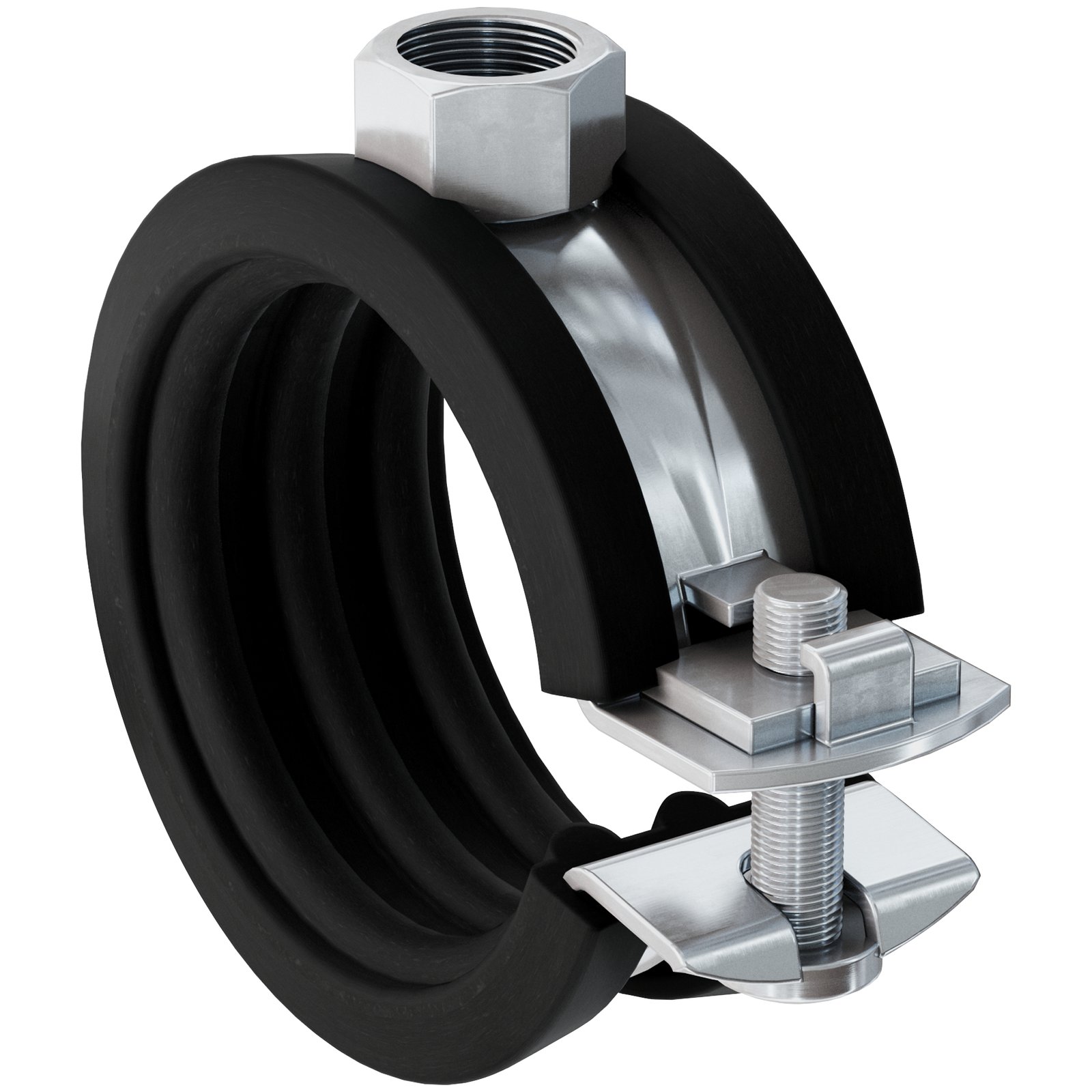

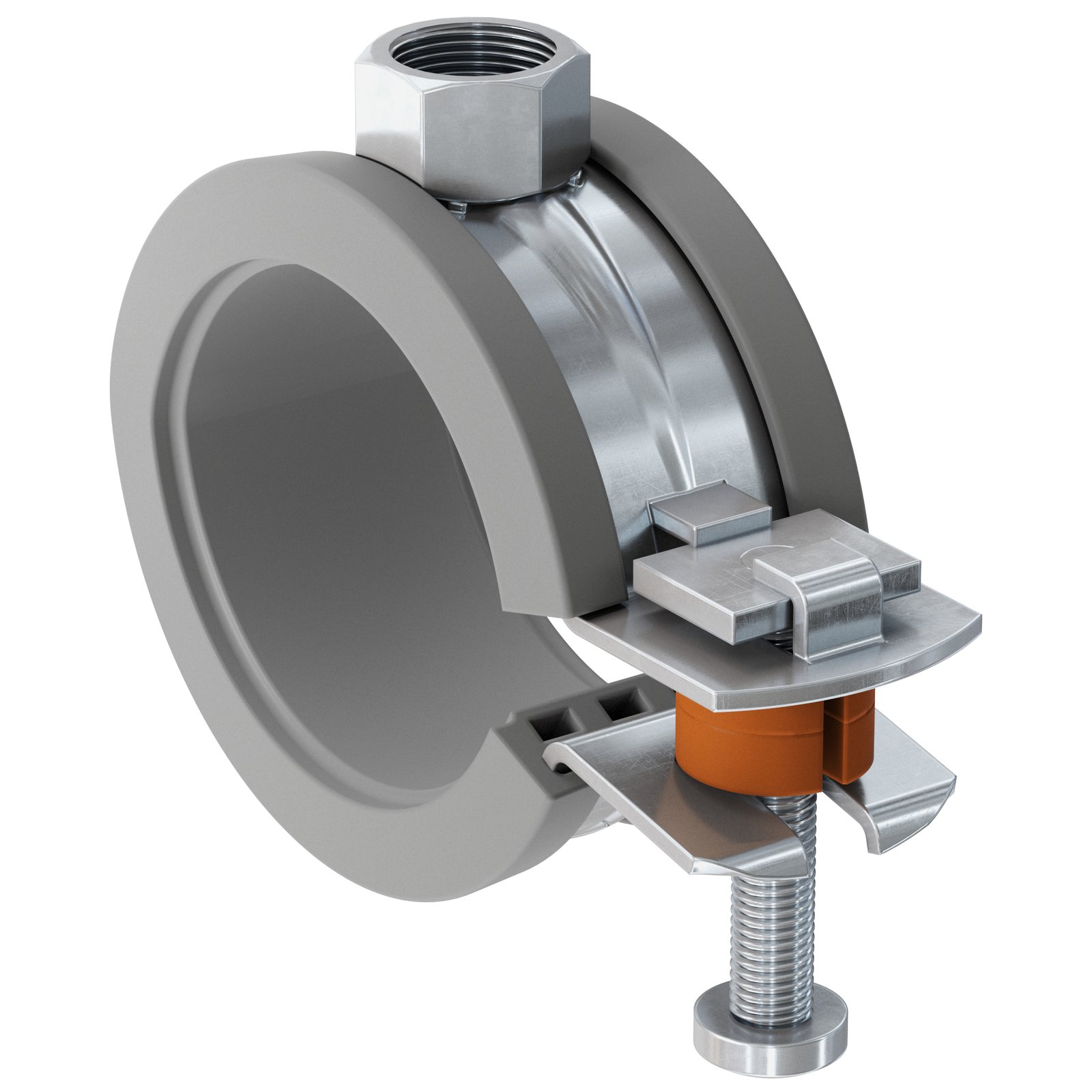

Rohrschellen werden nach Rohrwerkstoff, Medium und Dämmbedarf gewählt. Für den körperschallkritischen Einsatz in bewohnten Gebäuden sind Schellen mit eingelegtem Dämmprofil üblich, das die Schwingungsübertragung auf die Baukonstruktion reduziert. Für Kälte- und Klimaleitungen verhindern gedämmte Kälteschellen zusätzlich die Bildung von Tauwasser an der Befestigungsstelle. Massivrohrschellen ohne Dämmeinlage eignen sich für unkritische Bereiche und schwere Leitungen.
| Typ | Typischer Einsatz | Merkmal |
|---|---|---|
| Rohrschelle mit Dämmeinlage | Sanitär und Heizung in Wohngebäuden | Körperschallentkopplung |
| Kälteschelle | Kälte- und Klimaleitungen | durchgehende Dämmung gegen Tauwasser |
| Massivrohrschelle | schwere Leitungen, unkritische Bereiche | hohe Tragkraft, ohne Dämmung |
| Schlauchschelle | Schläuche und dünnwandige Leitungen | stufenlose Spannung |
Beim Spannbereich gilt: Der Rohraußendurchmesser muss sicher innerhalb des angegebenen Klemmbereichs der Schelle liegen. Ein zu groß gewählter Nennbereich führt zu Klappern und Lageverschiebung, ein zu enger zu Deformation der Leitung. Die Korrosionsschutzausführung – galvanisch verzinkt, feuerverzinkt (hdg) oder nichtrostend – richtet sich nach der Umgebungskorrosivität; im Außenbereich und in feuchten Räumen ist mindestens feuerverzinkte Qualität angebracht.
Schienensysteme und Festpunkte
Sammelhalterung mehrerer Leitungen
Wo mehrere Leitungen parallel geführt werden, sind Einlegeschienen und Trapezhänger wirtschaftlicher als Einzelschellen. Produkte wie die fischer Einlegeschiene FES H P hdg oder der fischer Trapezhänger TZ H bilden die Basis für Sammelhalterungen, an denen Schellen flexibel positioniert werden. Die Tragfähigkeit und zulässige Spannweite entnehmen Sie den Angaben des jeweiligen Systems.
Festpunkte gegen Längsdehnung

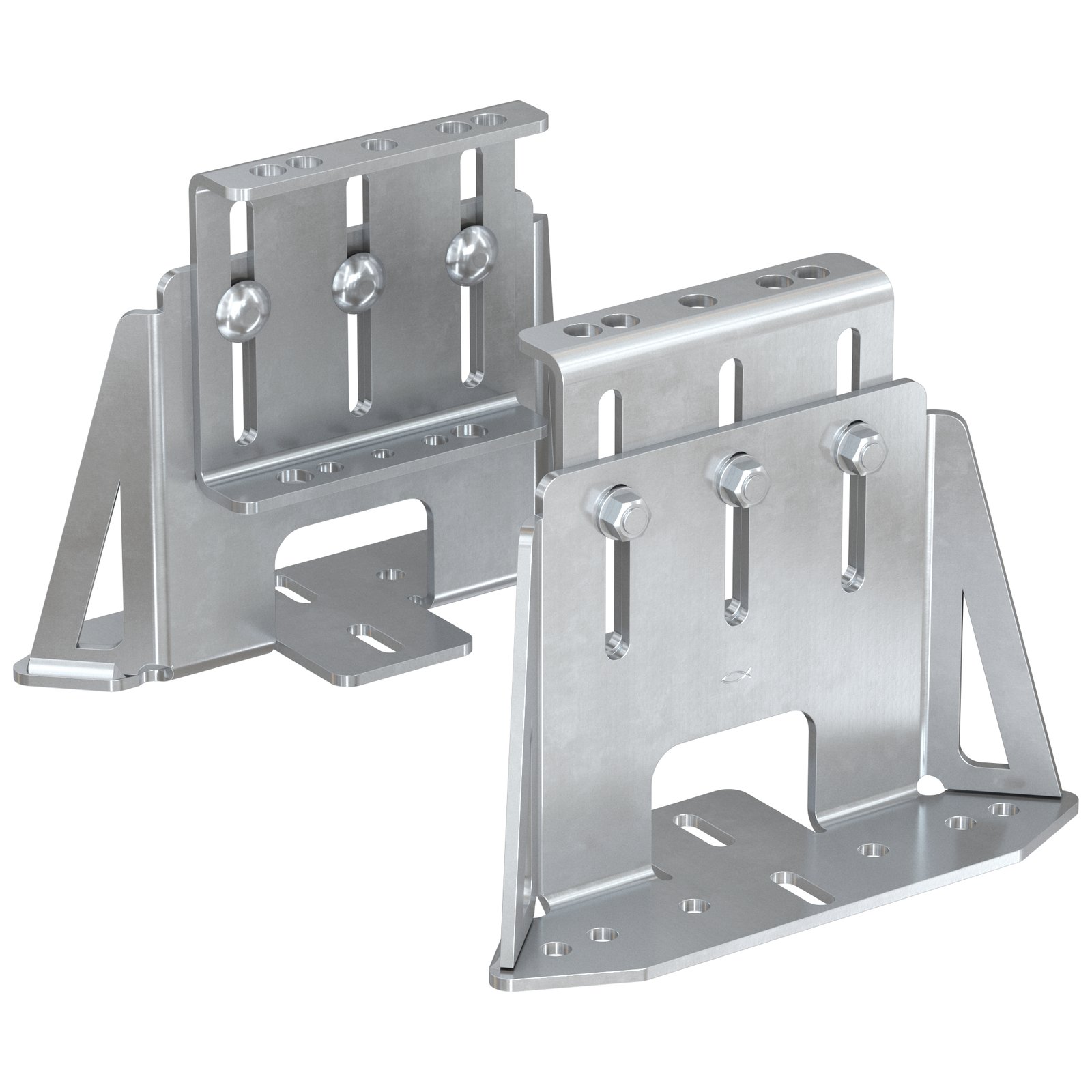

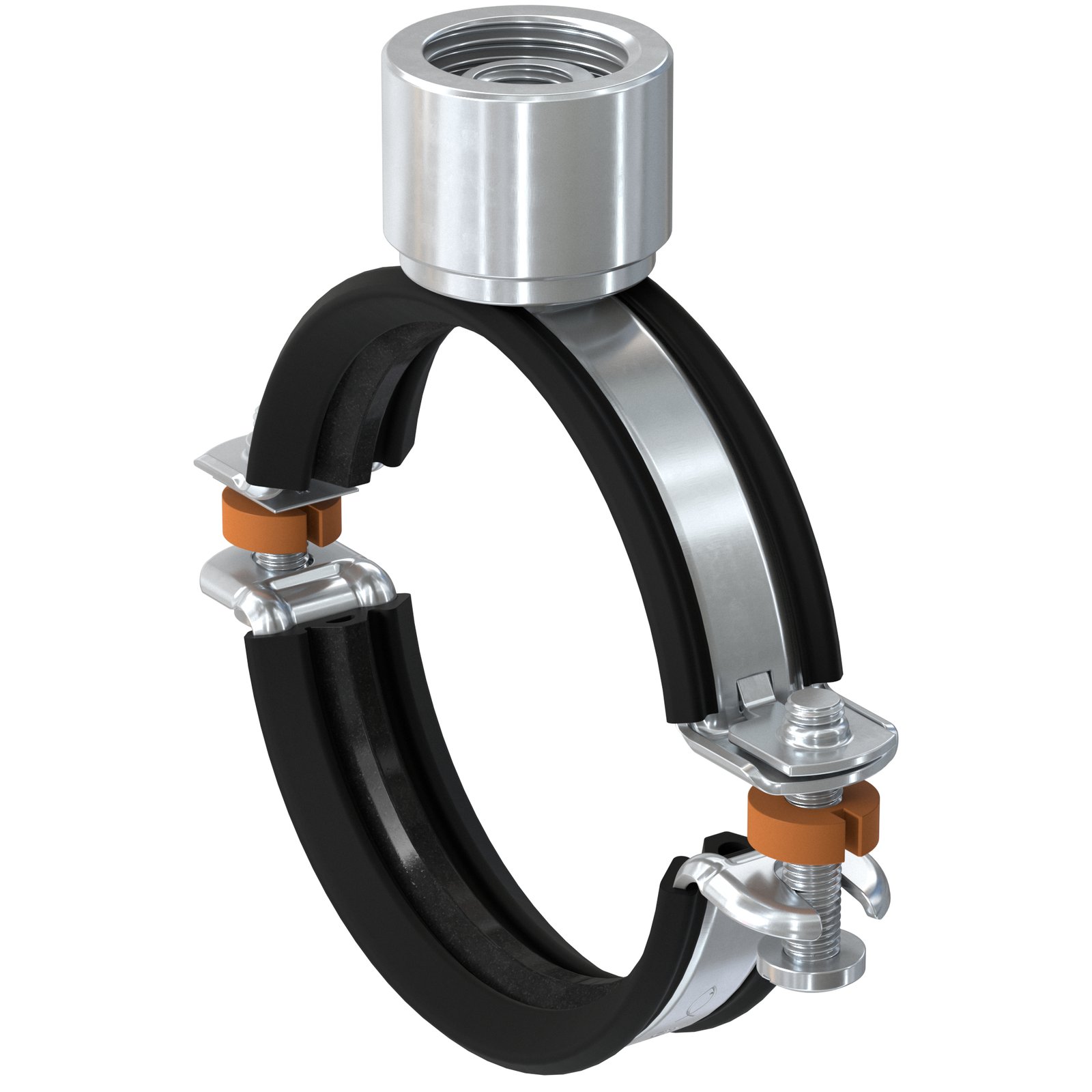

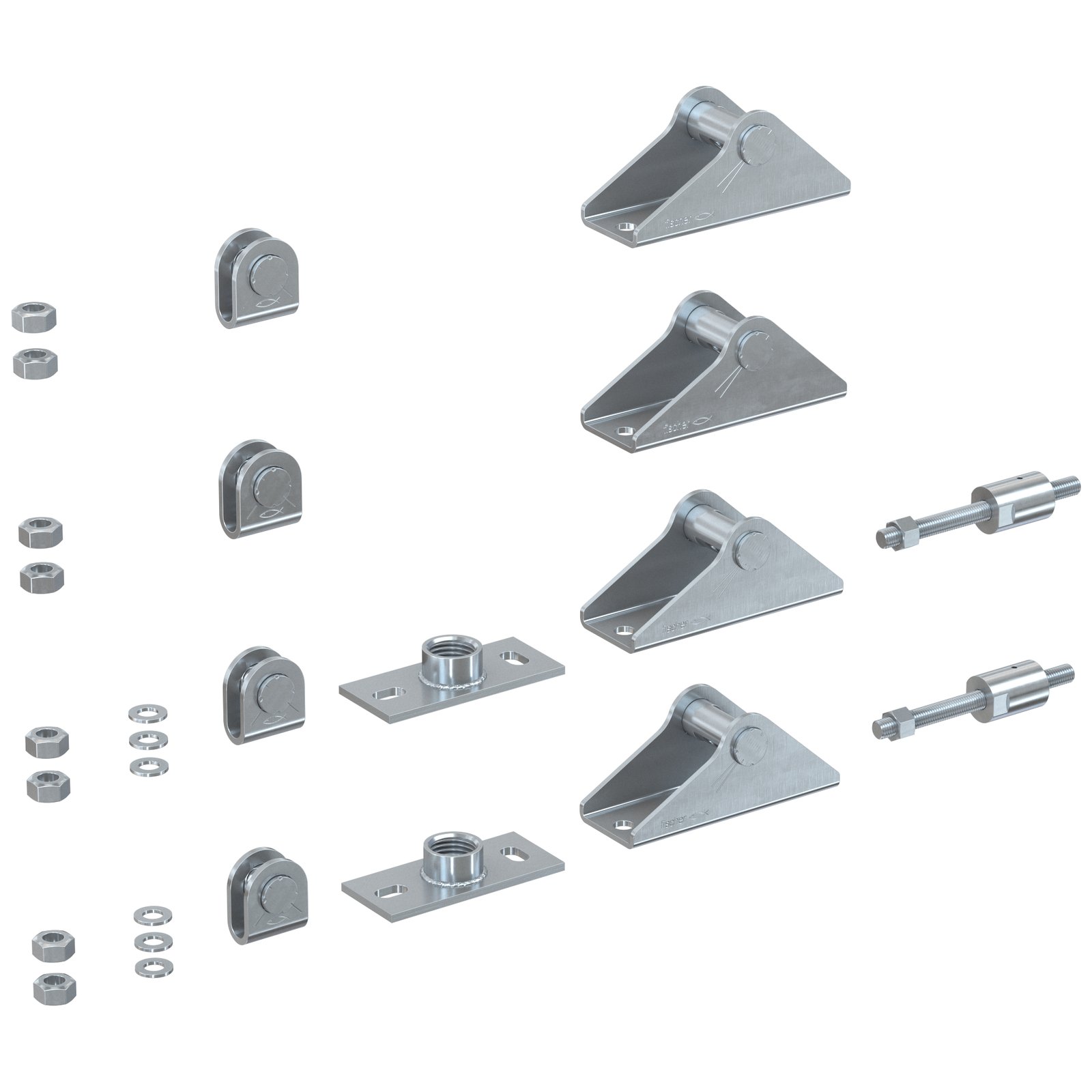

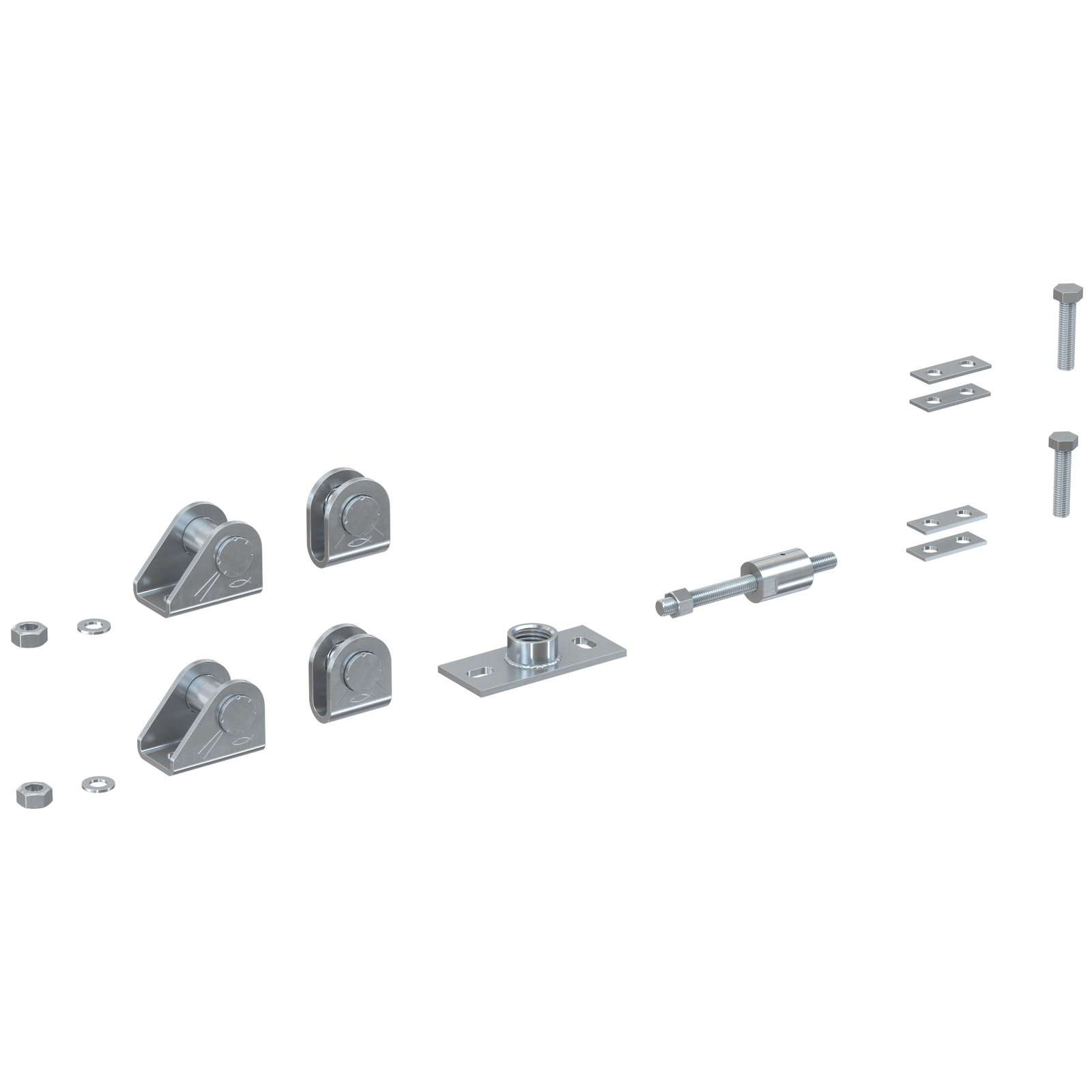

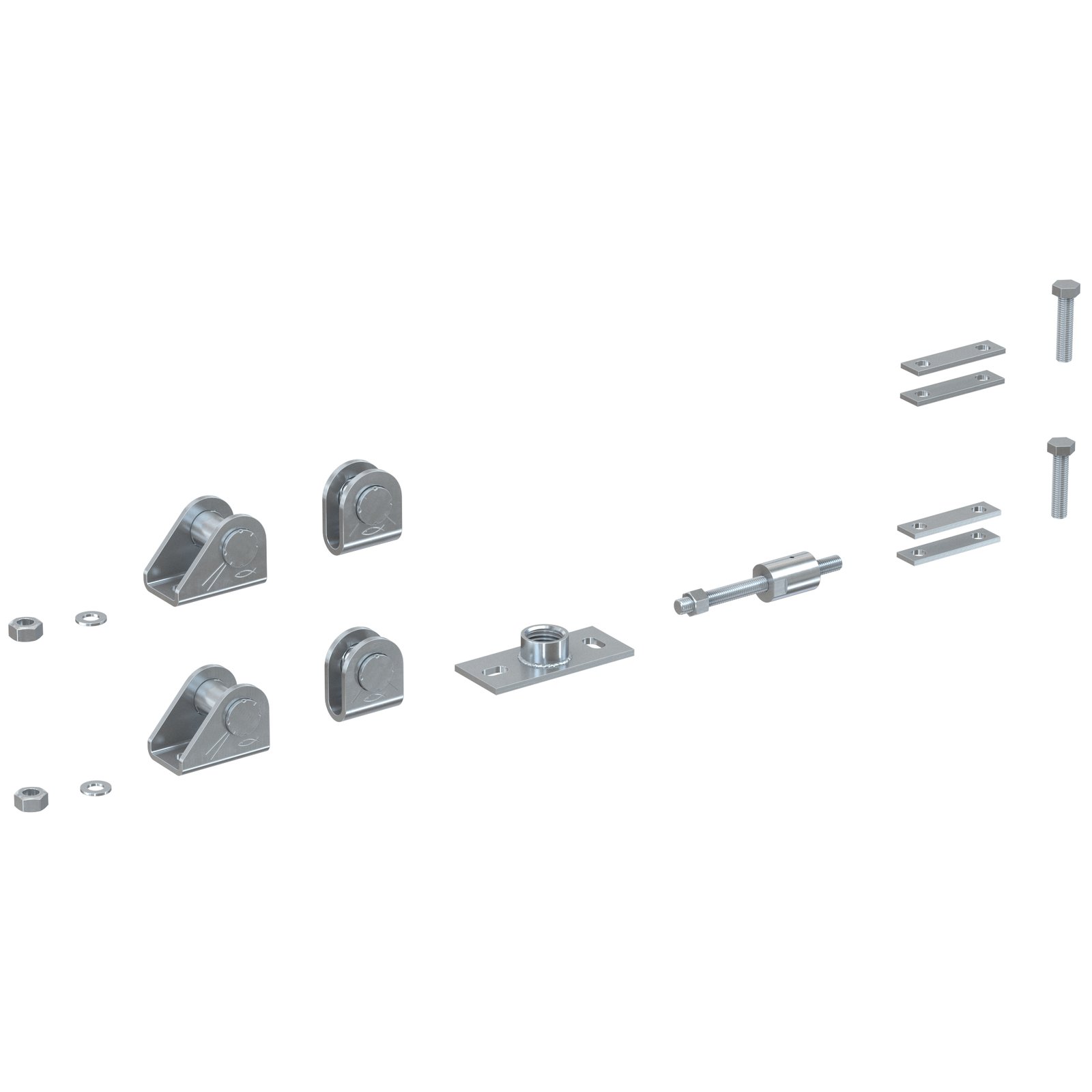

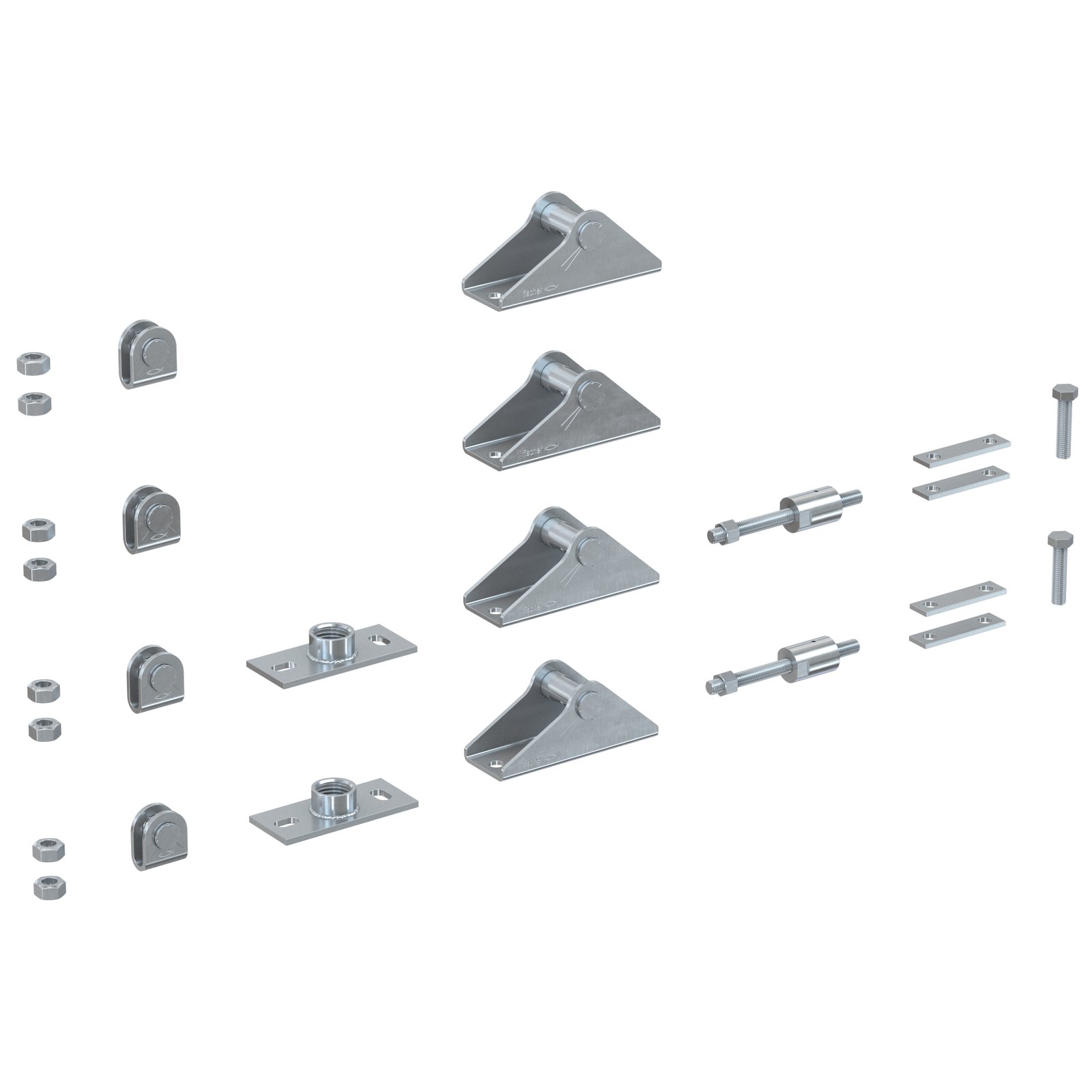

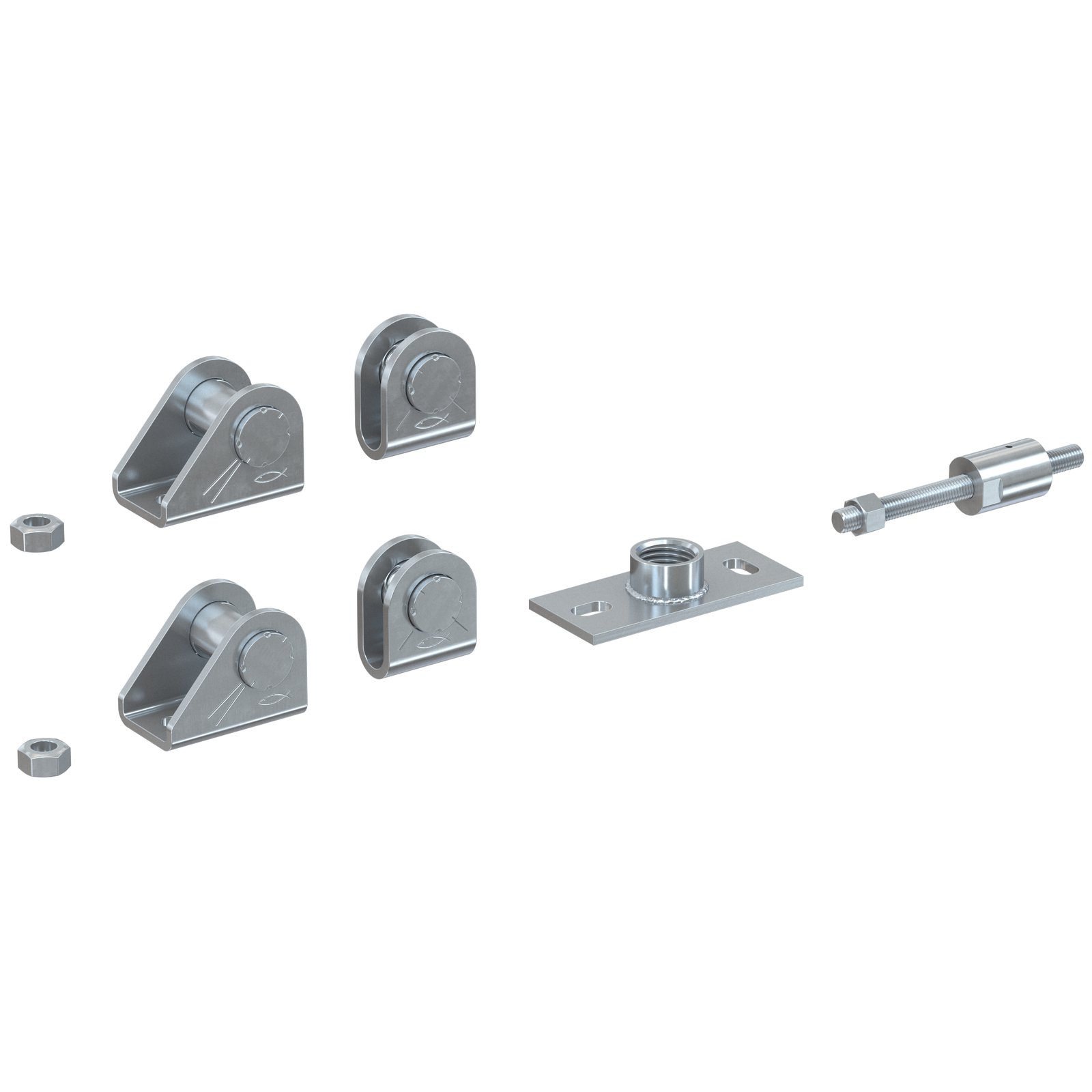

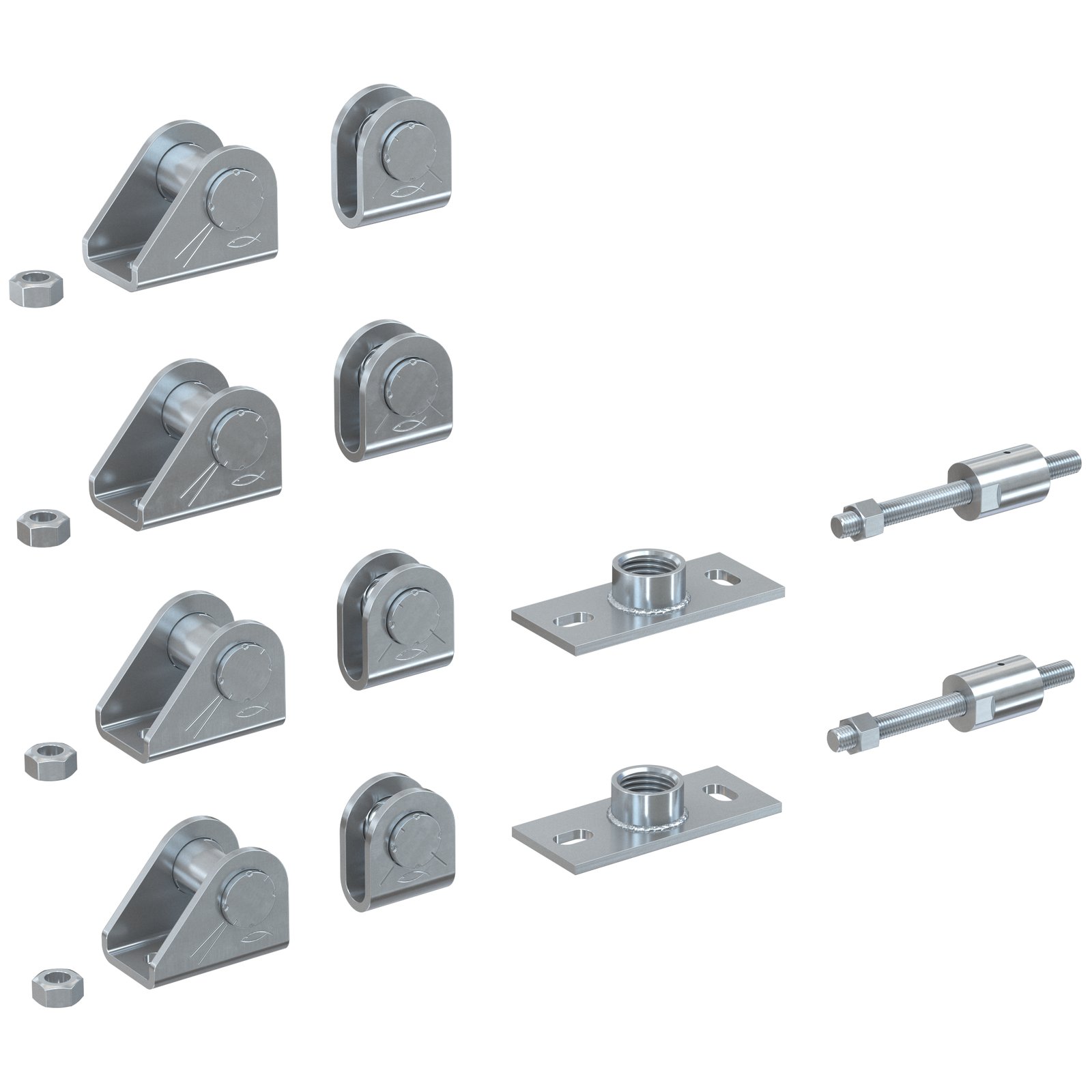

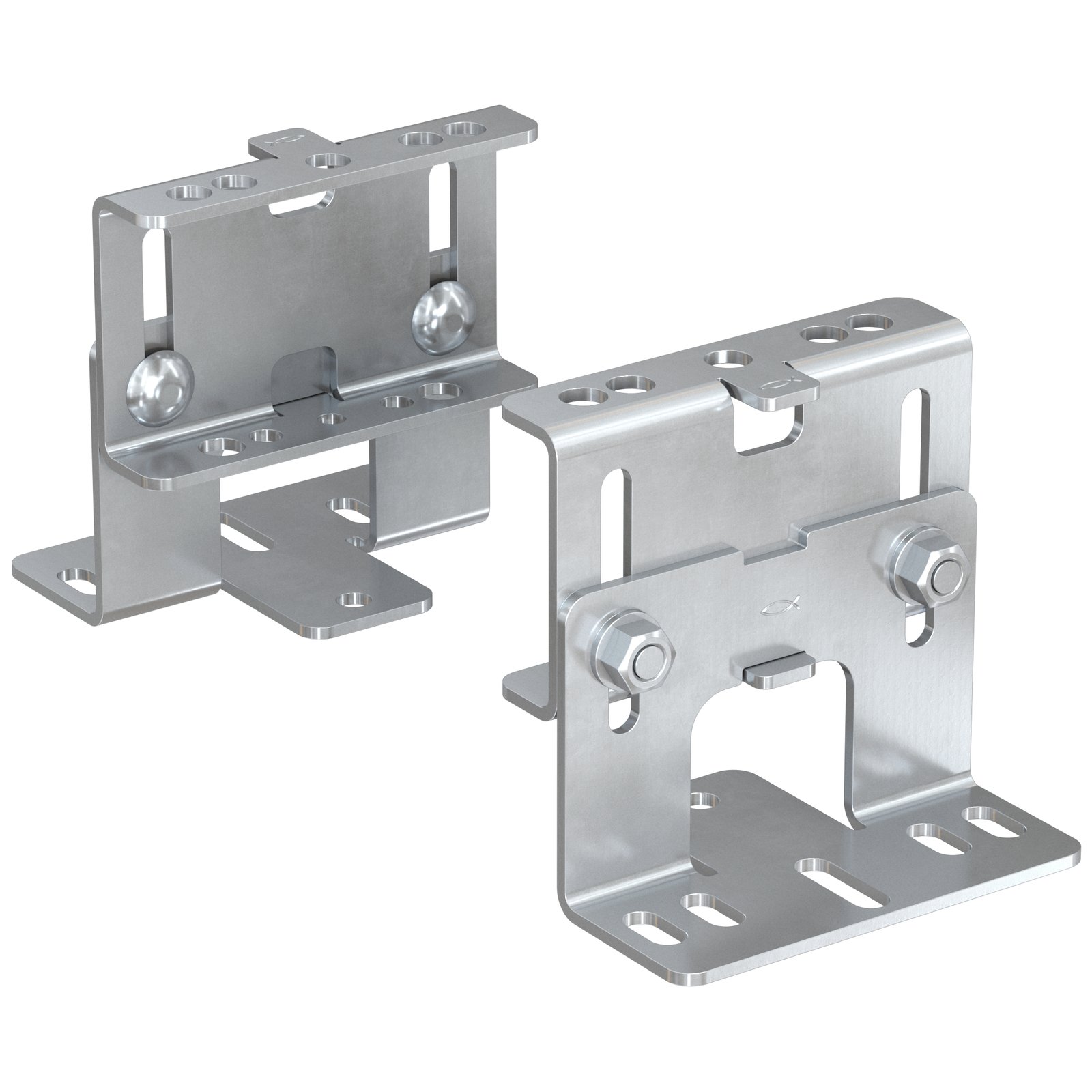

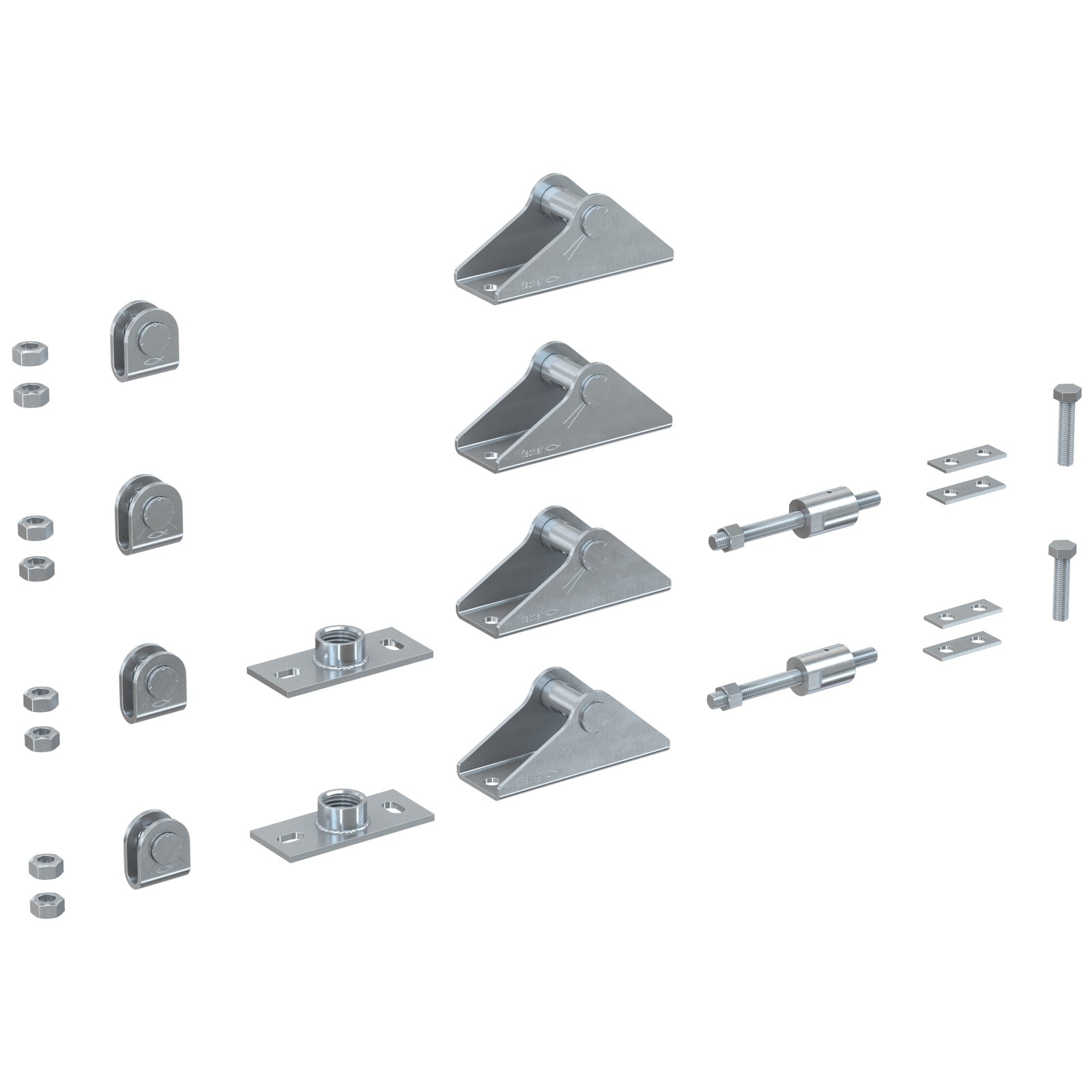

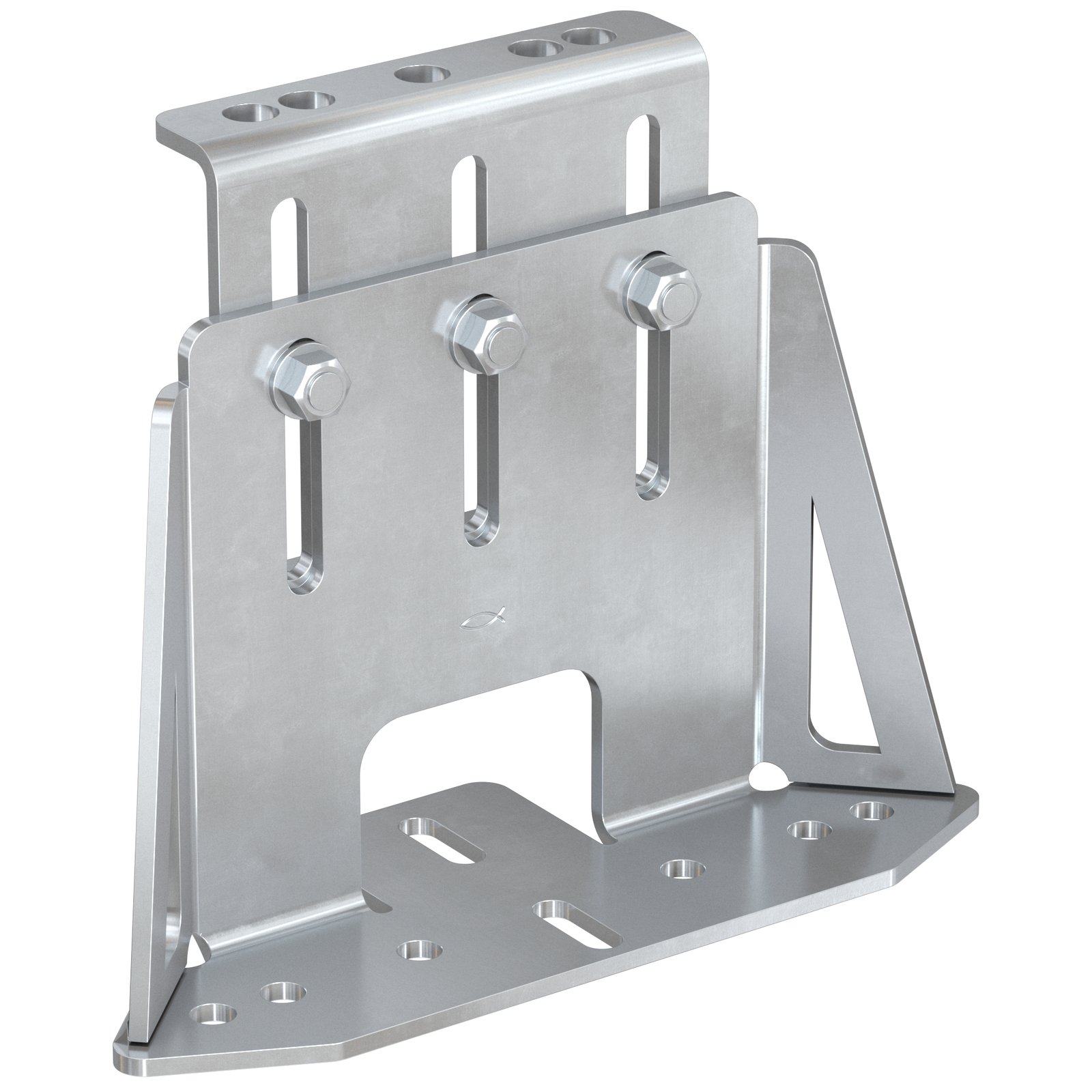

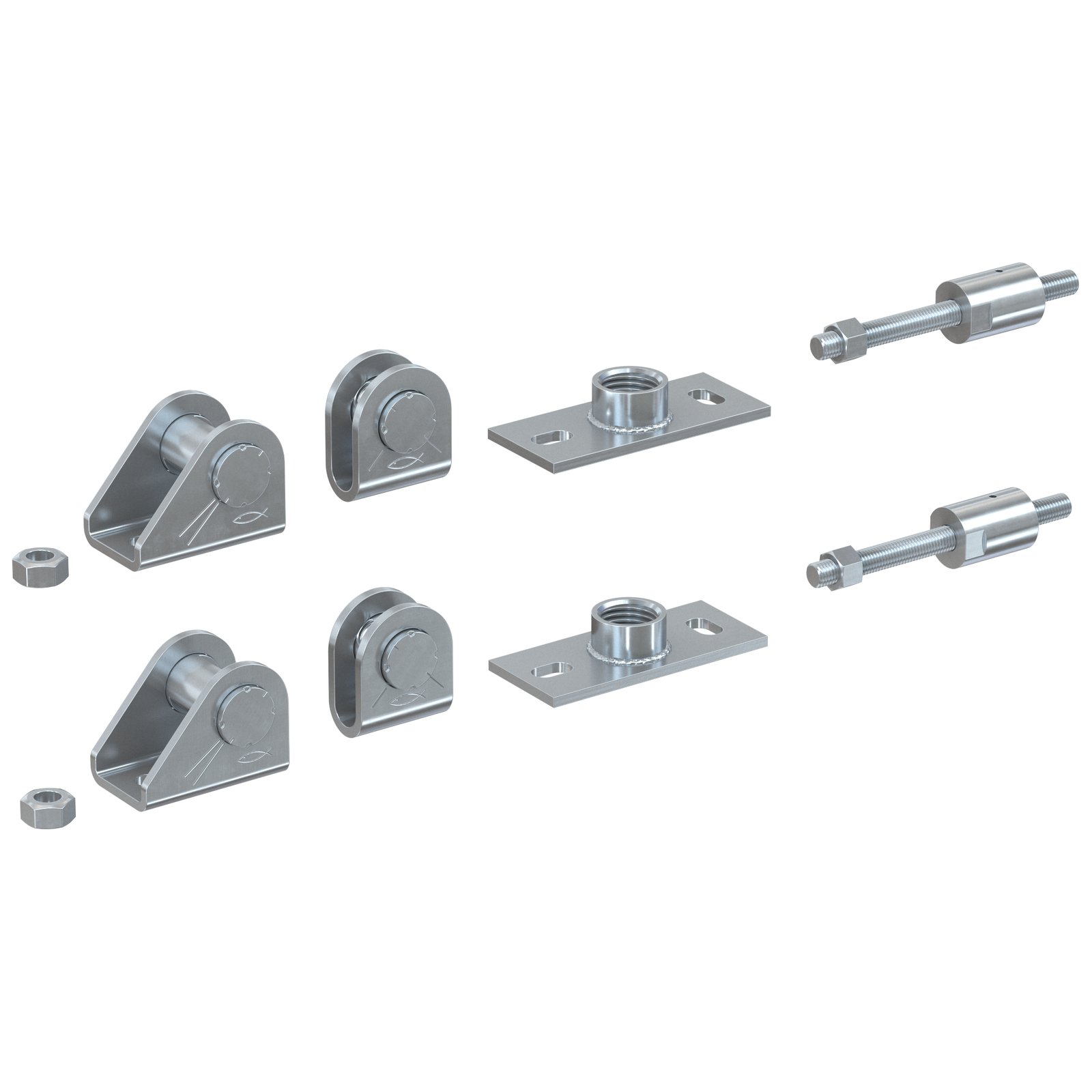

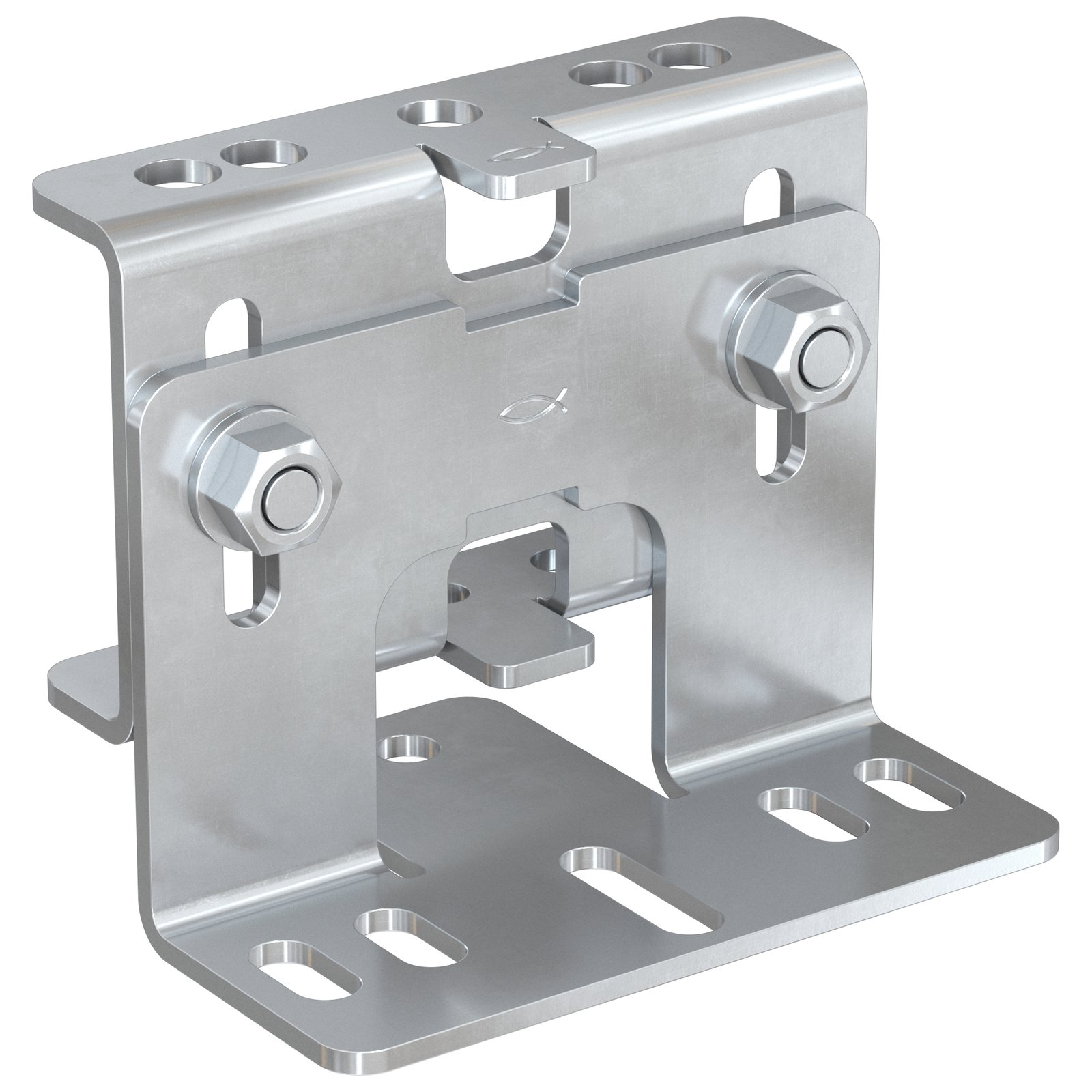

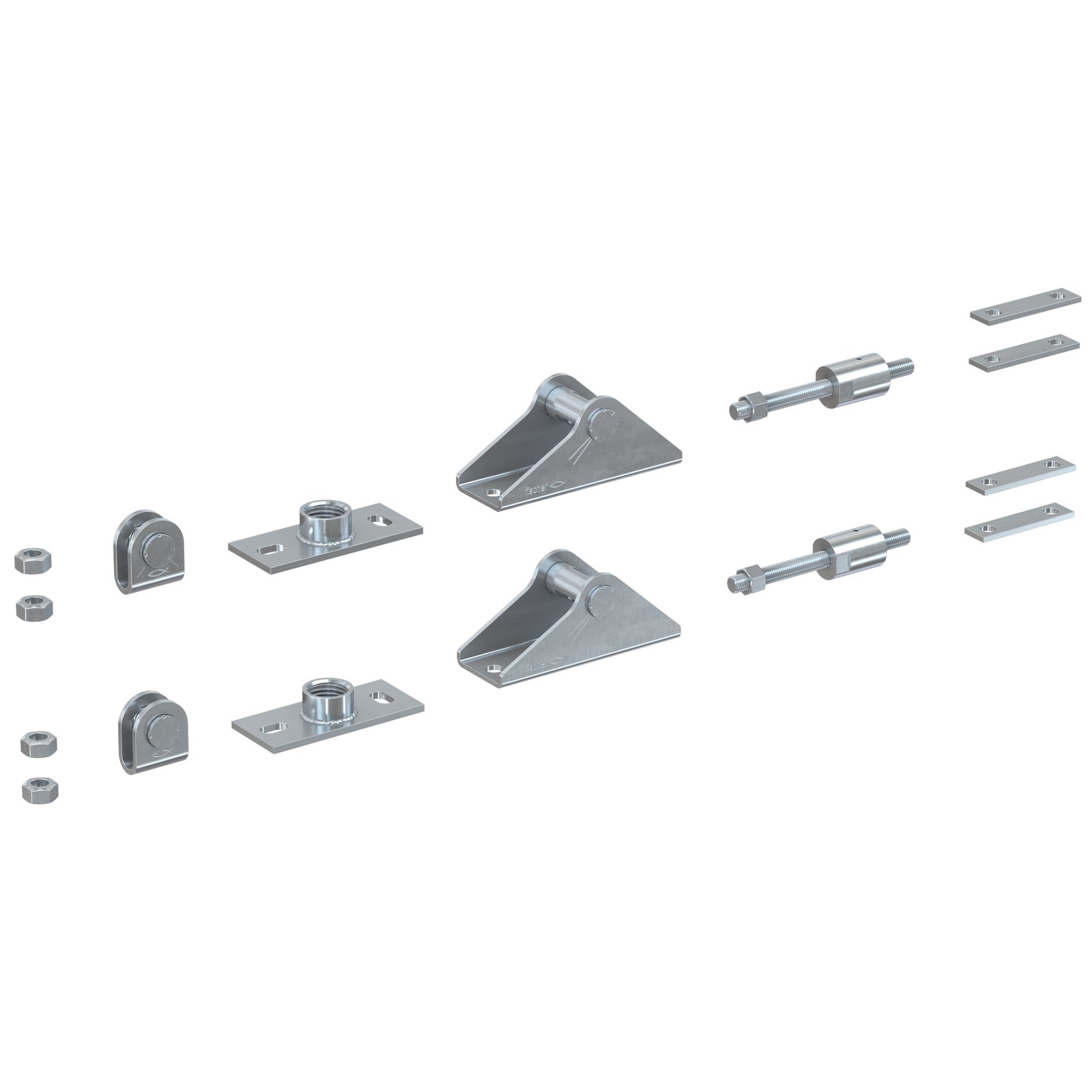

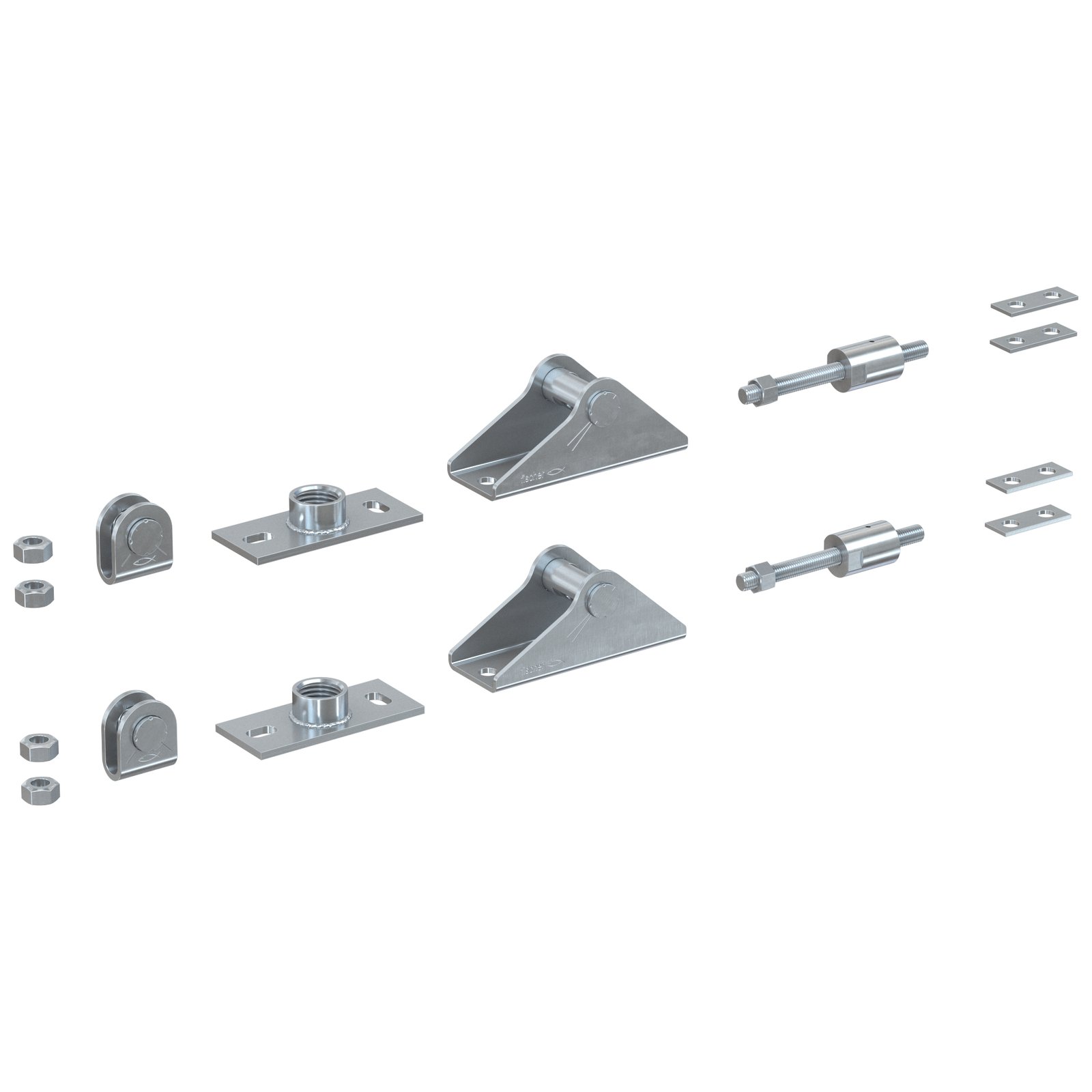

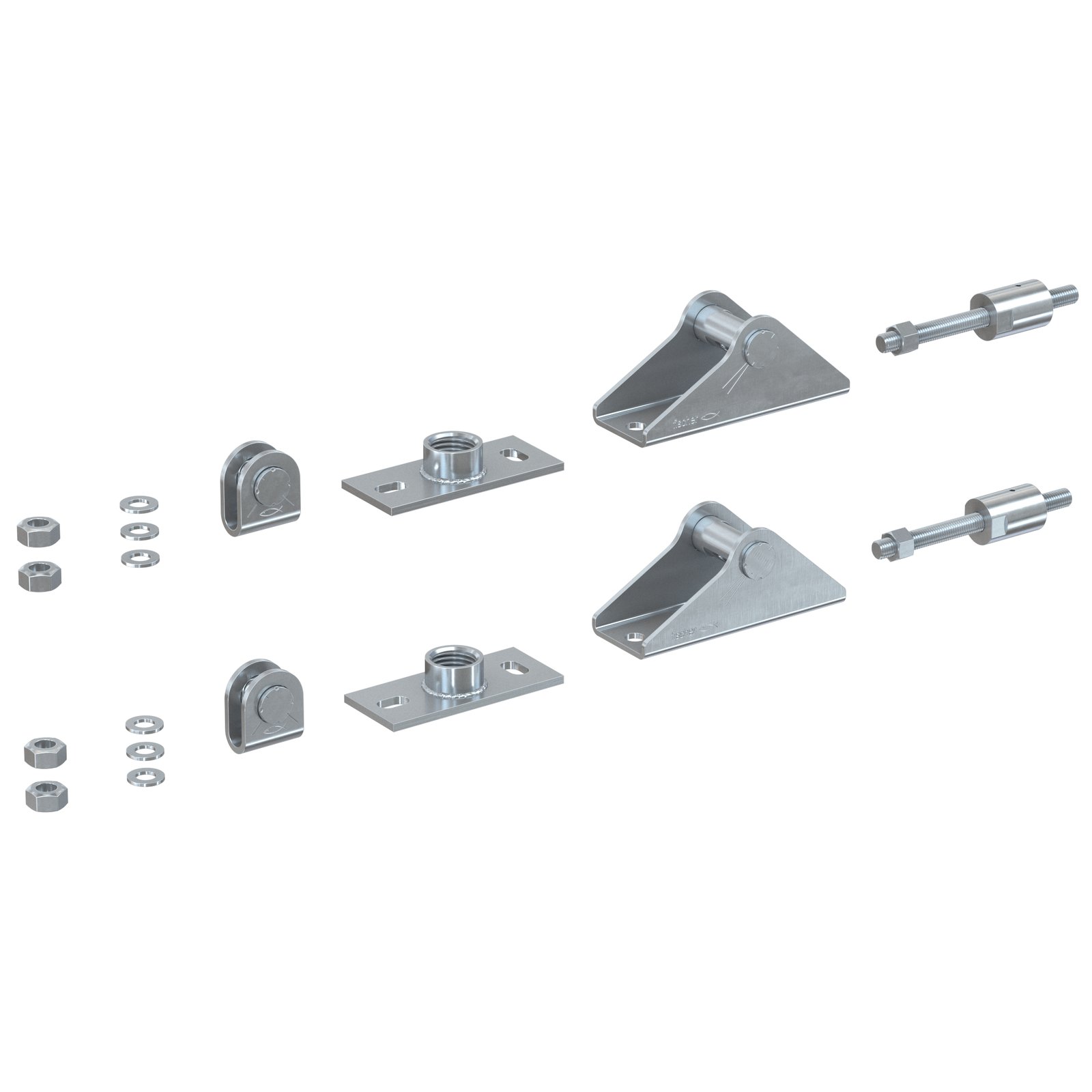

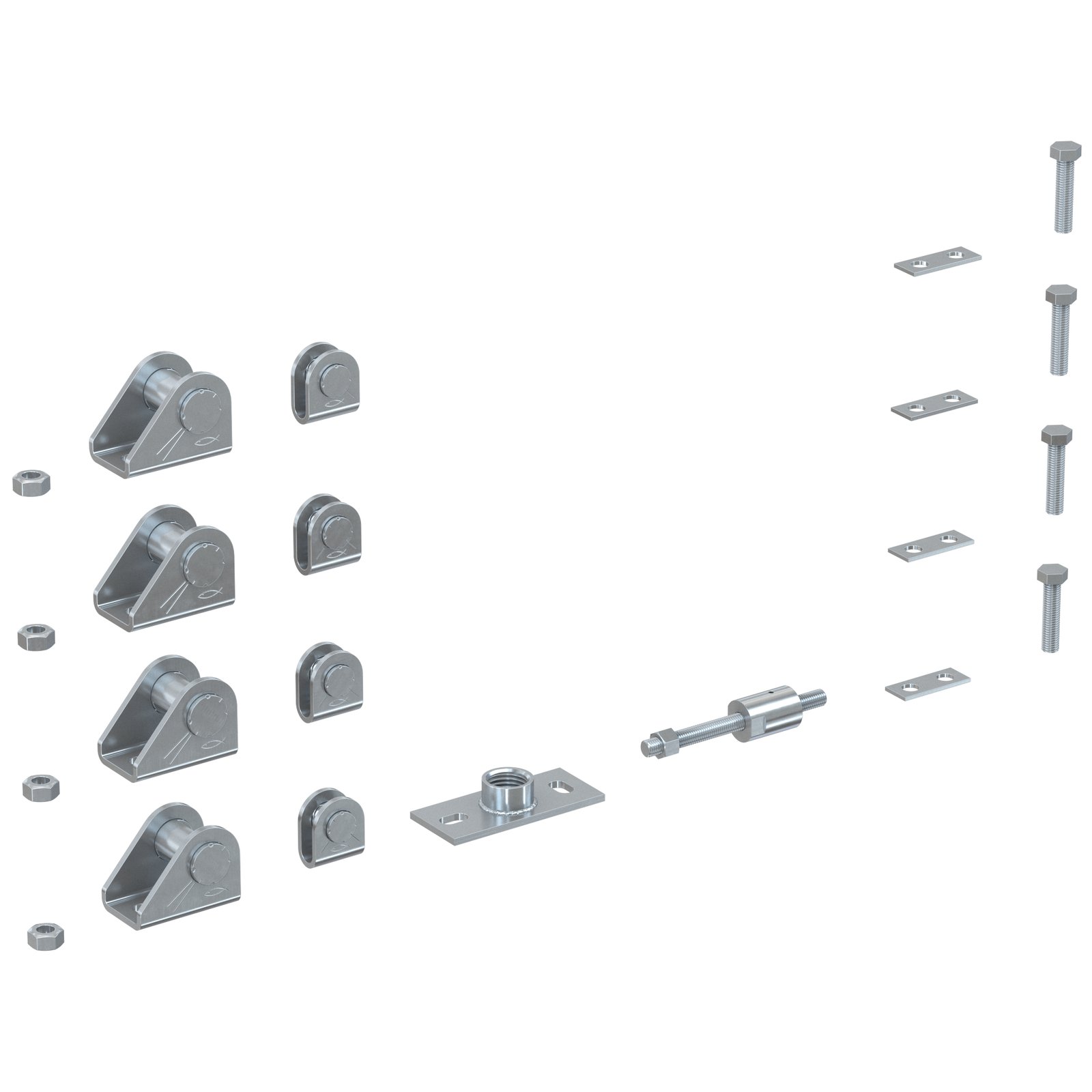

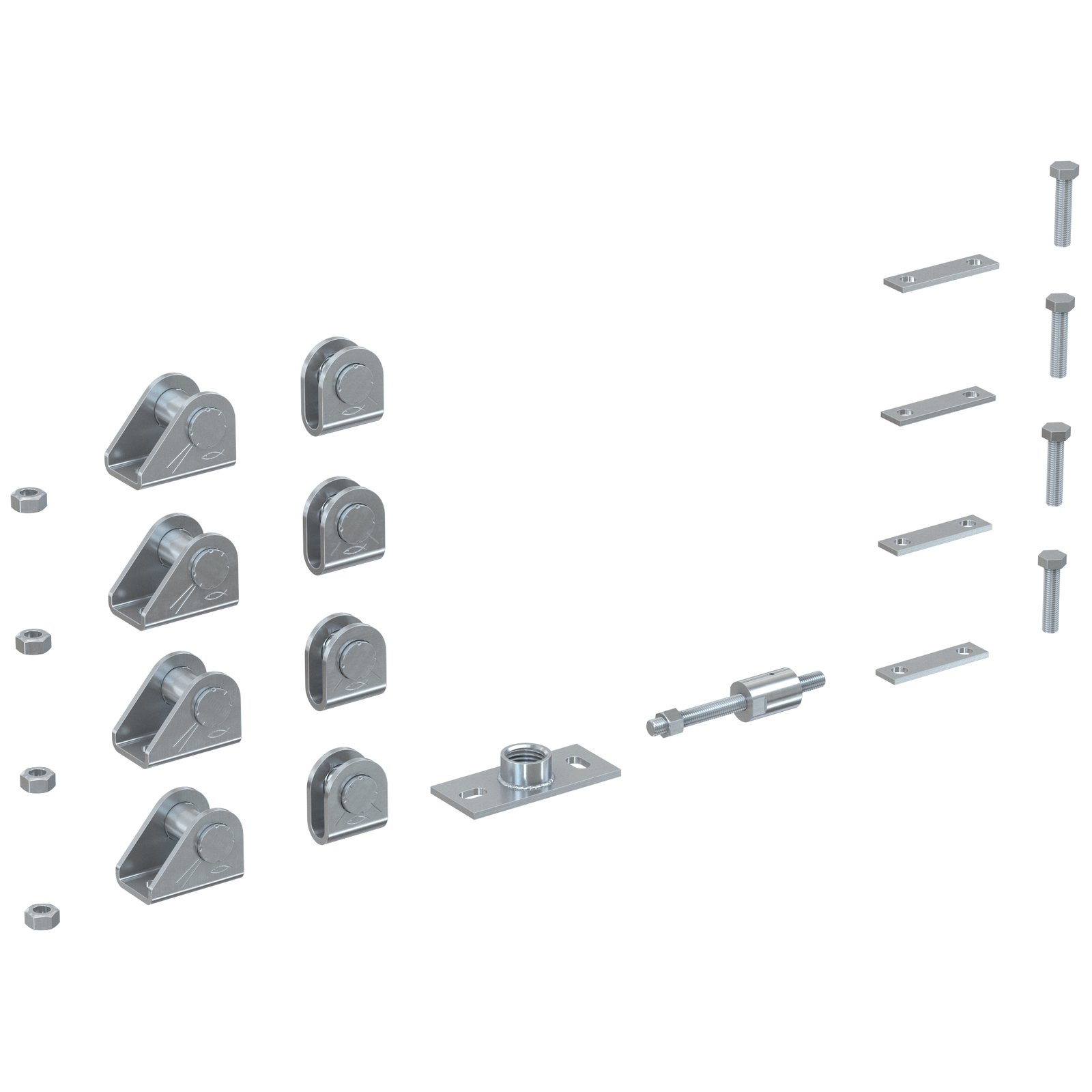

Rohrleitungen dehnen sich temperaturabhängig. Festpunkte wie der fischer Festpunkt kompakt FFP-C fixieren eine Leitung an definierter Stelle, sodass die Ausdehnung gerichtet in Kompensatoren oder Dehnungsschenkel abgeleitet wird. In Kombination mit Gleitlagern lässt sich das Dehnungsverhalten einer Trasse planbar steuern. Festpunkte sind nach aufzunehmender Last – kompakt, mittel oder schwer – abgestuft.
Sanitärbefestigung und Montagewerkzeug
Für die Montage von WC, Waschtisch und Urinal stehen spezielle Sanitärbefestigungen bereit, etwa die fischer Sanitär-Befestigung WD. Passendes Werkzeug wie der fischer Steckschlüssel FSK SW erleichtert das kontrollierte Anziehen der Schellenschrauben.
Abgrenzung zu Nachbarkategorien
Die Installationsbefestigung beschreibt die Halterung der Leitung selbst. Der tragende Verankerungsgrund wird über die passende Dübellösung hergestellt: Für die Auswahl von Dübeln finden Sie in der Dübeltechnik das passende Sortiment, für hohe Einzellasten in der Anker- und Schwerlastbefestigung. Reine Schienenprofile und deren Verbinder liegen in der Kategorie Montageschienen und Zubehör. Ein typischer Verarbeitungsfehler ist das Vernachlässigen der Dehnungsplanung: Ohne Festpunkte und Gleitlager entstehen Spannungen, die Schellen und Anschlüsse überlasten. Ebenso häufig wird der Korrosionsschutz zu niedrig gewählt, sodass Befestigungen im Feuchtbereich vorzeitig versagen.
