Dübeltechnik – Dübel für jeden Untergrund
In der Dübeltechnik finden gewerbliche Verarbeiter das Spreiz- und Verankerungssortiment für den leichten bis mittleren Lastbereich. Vom Universaldübel über Gipskartondübel und Nageldübel bis zum Metallrahmen- und Dämmstoffdübel decken Sie damit Befestigungen in Beton, Mauerwerk, Lochstein, Porenbeton, Gipskarton und gedämmten Fassaden ab. Die Kategorie umfasst Produkte von FISCHER, PARCO und NÖGEL.
Ausschlaggebend für die Wahl sind drei Kriterien: der Untergrund (Vollbaustoff, Hohlkammerstein oder Plattenwerkstoff), die aufzunehmende Last und das Dübelmaterial – Nylon für den Standardfall, Metall oder Messing für höhere Beanspruchung und Temperaturen. Für Durchsteck- und Rahmenmontagen mit vormontiertem Dämmstoff stehen eigene Bauformen bereit.
- Untergrund: Vollstein, Lochstein, Beton oder Gipskarton
- Lastbereich und Befestigungsgewicht
- Dübelmaterial: Nylon, Metall oder Messing
- Montageart: Spreiz-, Durchsteck- oder Rahmenmontage
Dübeltechnik
Inhalt: 50 Stück (0,86 € / 1 Stück)
Inhalt: 250 Stück (45,35 € / 100 Stück)
Inhalt: 250 Stück (40,00 € / 100 Stück)
Inhalt: 25 Stück (0,87 € / 1 Stück)
Inhalt: 15 Stück (1,95 € / 1 Stück)
Inhalt: 10 Stück (1,54 € / 1 Stück)
Inhalt: 10 Stück (1,52 € / 1 Stück)
Inhalt: 50 Stück (0,50 € / 1 Stück)
Dübeltypen und ihre Einsatzbereiche
Ein Dübel überträgt die Last einer Schraube über Spreizung, Formschluss oder Verknotung in den Untergrund. Welche Bauform trägt, entscheidet in erster Linie der Baustoff: In Vollbaustoffen wie Beton und Vollziegel arbeitet der Dübel über Reibschluss der gespreizten Zone, in Hohl- und Lochsteinen sowie in Plattenwerkstoffen muss er hinter der tragenden Schale einen Formschluss aufbauen. Die Kategorie bündelt dafür mehrere Stränge, von denen jeder einen klaren Anwendungsschwerpunkt hat.
Universal- und Spreizdübel
Universaldübel wie der fischer Universaldübel UX oder der DuoPower bilden je nach Untergrund eine Spreiz- oder Knotenverankerung und eignen sich für den gemischten Baustellenbedarf, bei dem der Untergrund nicht immer vorab bekannt ist. Sie sind der Standard für leichte bis mittlere Lasten in Innenräumen.

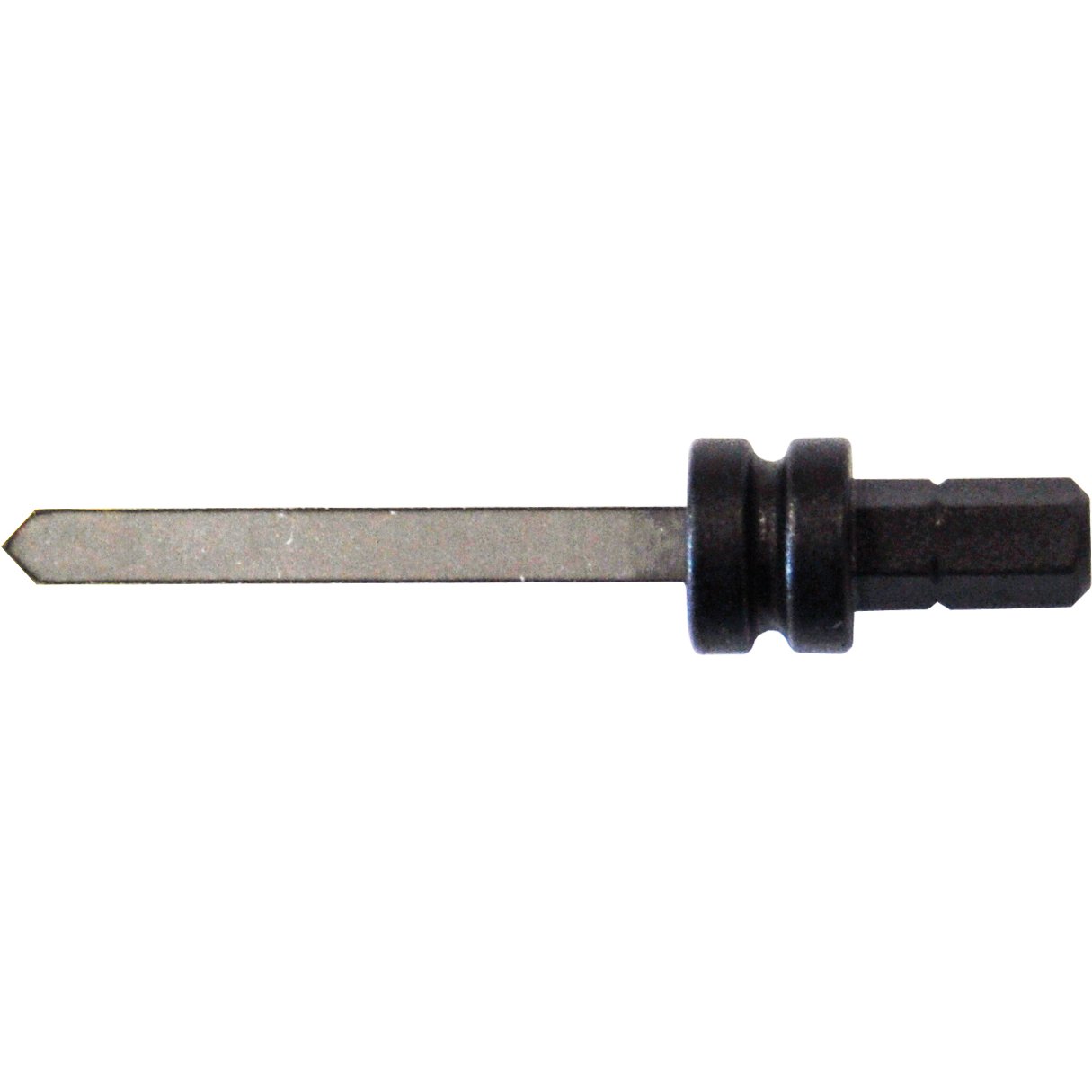

Gipskarton- und Hohlraumdübel
In Gipskarton-, Gipsfaser- und Hohlraumplatten übernehmen eigene Bauformen die Befestigung. Metall- oder Kunststoffdübel vom Typ Gipskartondübel verkrallen oder spreizen sich hinter der Platte und tragen Lasten, für die ein Spreizdübel im porösen Material keinen Halt findet.
Nagel-, Rahmen- und Metalldübel
Nageldübel ermöglichen die schnelle Durchsteckmontage von Latten, Profilen und Unterkonstruktionen. Metallrahmendübel und lange Rahmendübel sind auf die Fenster- und Türzargenmontage mit Durchstecktechnik ausgelegt, bei der Befestigungselement und Dübel in einem Arbeitsgang gesetzt werden. Messingdübel kommen dort zum Einsatz, wo Korrosionsbeständigkeit und eine feste Verankerung in Vollbaustoffen gefragt sind.
Dämmstoff- und Spezialdübel

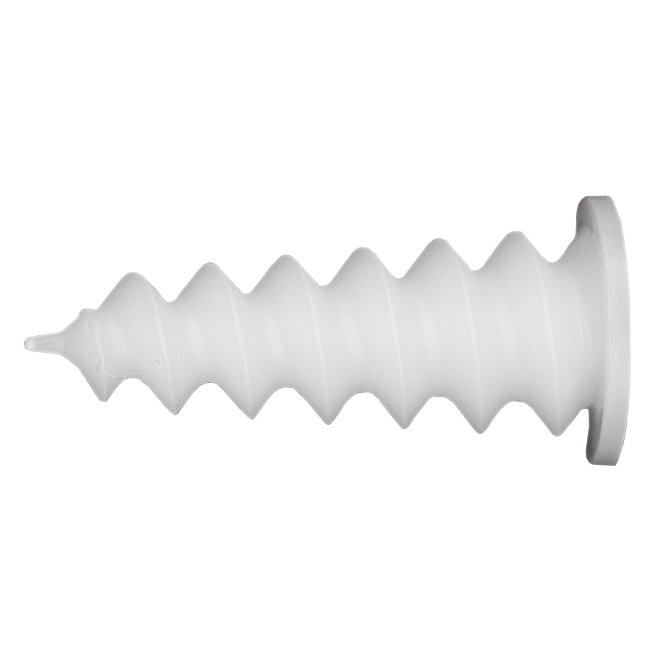

Dämmstoffdübel verankern leichte Lasten in Dämmplatten und WDVS-Fassaden, ohne die Dämmebene zu durchstoßen. Flüssigdübel aus dem Kartuschensystem schließen Bohrlöcher mit unregelmäßigem oder ausgebrochenem Rand, in denen ein formgebundener Dübel keinen Halt mehr fände.
Auswahl nach Untergrund
| Untergrund | Geeignete Dübelart | Verankerungsprinzip |
|---|---|---|
| Beton, Vollziegel | Universal-, Spreiz-, Metall-, Messingdübel | Reib- und Formschluss durch Spreizung |
| Lochstein, Hohlkammerstein | Universaldübel, Knotendübel | Formschluss hinter der Stegwand |

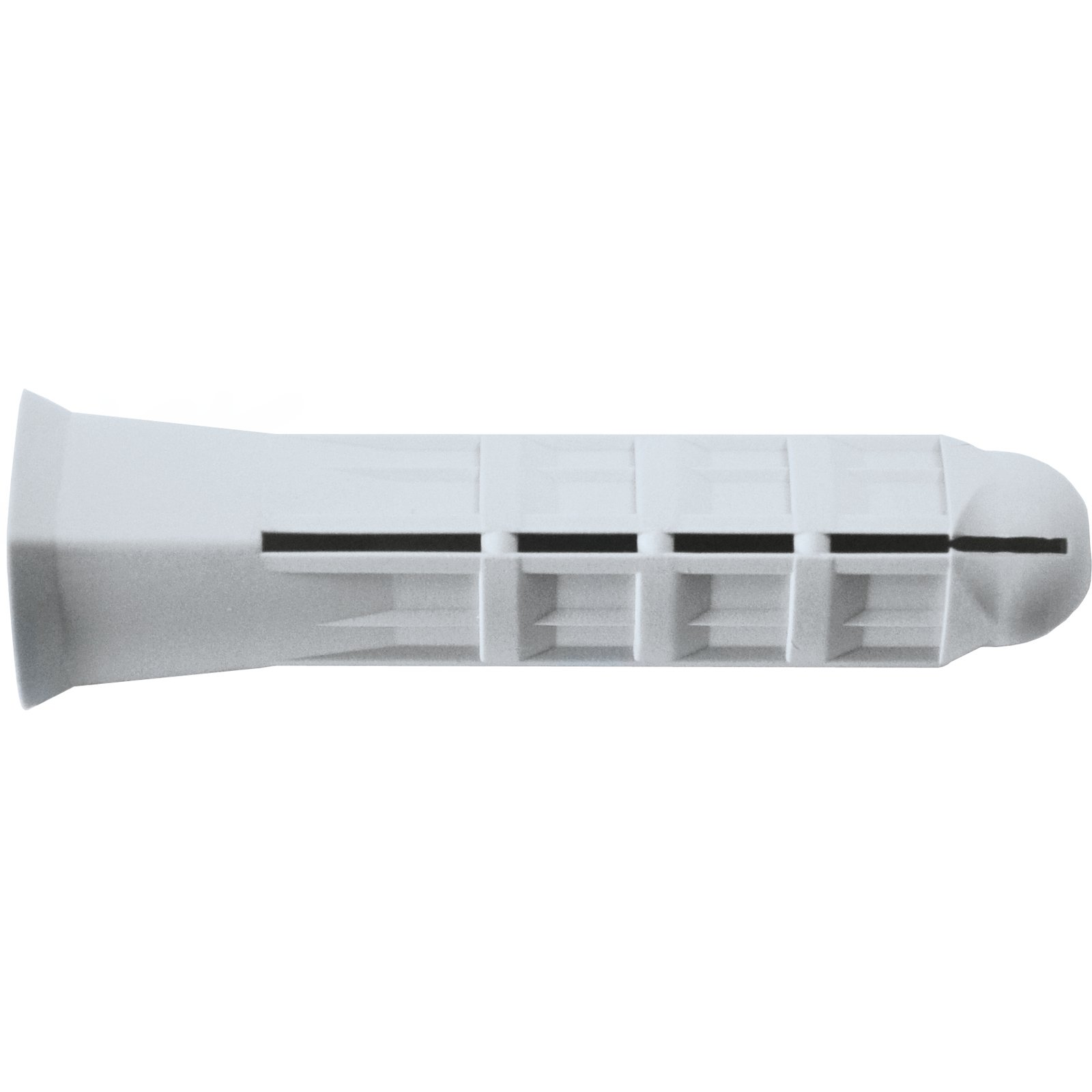

| Porenbeton | Spezialdübel für Porenbeton | Vollflächiger Formschluss |
| Gipskarton, Gipsfaser | Gipskarton-, Hohlraumdübel | Verkrallung oder Spreizung hinter der Platte |
| WDVS, Dämmplatte | Dämmstoffdübel | Verschraubung im Dämmstoff |
| Ausgebrochenes Bohrloch | Flüssigdübel | Aushärtende Füllmasse |
Untergrund, Bohrloch und typische Fehler
Entscheidend für die Tragfähigkeit ist das Zusammenspiel von Bohrdurchmesser, Bohrlochtiefe und Dübelmaß. Zu großer Bohrdurchmesser, nicht gereinigtes Bohrmehl und eine zu geringe Setztiefe sind die häufigsten Ursachen für nachgebende Befestigungen. In Lochsteinen sollte im Drehgang statt im Schlagbohrgang gebohrt werden, damit die Stege nicht ausbrechen. Prüfen Sie vor jeder Serienmontage den Untergrund an einem Probeloch, besonders im Altbau, wo Vollstein, Lochstein und Putzaufbau wechseln. Nutzen Sie passendes Montagezubehör, um Setztiefe und Lochbild sauber auszuführen.
Abgrenzung zu den Nachbarkategorien
Die Dübeltechnik deckt den leichten bis mittleren Lastbereich ab. Für höhere Lasten und tragende Verankerungen führt die Kategorie Anker und Schwerlastbefestigung die passenden Systeme. Verankerungen mit Injektionsmörtel finden Sie unter chemische Befestigung, die zugehörigen Schrauben in der Schraubtechnik. Ergänzende Setzwerkzeuge und Bohrer bietet das Montagezubehör. Für den gemischten Baustellenbedarf eignet sich ein Sortimentsmix, etwa die fischer Universaldübel UX für wechselnde Untergründe, der fischer Nageldübel N für die Durchsteckmontage und der fischer Dämmstoffdübel FID II für gedämmte Untergründe.
