FISCHER Solarbefestigung – Montagesystem für PV-Anlagen
In dieser Kategorie finden Sie die Komponenten des FISCHER Montagesystems für Photovoltaik-Anlagen: Dachhaken für Ziegel- und Pfannendächer, Stockschrauben für Sparren-, Holz- und Wellblechuntergründe, Aluminiumprofile der Reihen SolarFish und SolarMetal sowie Modulklemmen, Profilverbinder und Verbindungswinkel. Die Teile sind aufeinander abgestimmt und lassen sich zu einer durchgängigen Unterkonstruktion für Aufdach- und Trapezblechmontagen kombinieren.
Die Auswahl richtet sich zuerst nach dem Dachtyp und dem tragenden Untergrund, denn davon hängt die Art der Dachanbindung ab. Danach entscheiden Profilhöhe und benötigter Modulrahmen über Klemmen und Verbinder. Der Werkstoff ist ein weiteres Kriterium: Profile und Klemmen bestehen aus Aluminium, Schrauben und Muttern aus nichtrostendem Edelstahl A2.
- Dachtyp und Untergrund: Ziegel, Sparren, Holz, Trapez- oder Wellblech
- Profilreihe und -höhe nach Spannweite und Modulgewicht
- Klemmentyp: End-, Mittel- oder Universalklemme je nach Rahmenstärke
- Werkstoff und Korrosionsschutz: Aluminium und Edelstahl A2
Solarbefestigung
Das FISCHER System für die Solarbefestigung
Die Solarbefestigung umfasst alle tragenden Bauteile zwischen Dach und Photovoltaik-Modul. Sie gliedert sich in drei Funktionsgruppen: die Dachanbindung, die Unterkonstruktion aus Profilen und die Klemmtechnik, mit der die Module auf den Profilen fixiert werden. FISCHER führt diese Gruppen als abgestimmtes System, sodass Dachhaken, Profile und Klemmen ohne Zwischenadapter zusammenpassen.
Dachanbindung nach Untergrund
Der kritische Punkt jeder Aufdachanlage ist die Verbindung zum Tragwerk. Auf Ziegel- und Pfannendächern kommen Dachhaken wie der Dachhaken RH VB AL zum Einsatz, die an der Dachlattung oder am Sparren verschraubt werden und die Dacheindeckung überbrücken. Auf Sparren ohne Ziegel sowie auf Holz- und Blechdächern übernehmen Stockschrauben die Lasteinleitung; die Stockschraube STSI A2 aus nichtrostendem Edelstahl eignet sich für die Direktverschraubung. Für Wellblech- und Trapezdächer gibt es eigene Stockschraubenvarianten mit Abdichtung am Durchdringungspunkt.
Profile und Klemmtechnik
Auf die Dachanbindung werden Aluminiumprofile gesetzt. Die Reihen SolarFish (H33, H44) und SolarMetal (H25, H50) unterscheiden sich in Bauhöhe und Spannweite; höhere Profile überbrücken größere Hakenabstände. Profilverbinder stoßen zwei Schienen biegesteif aneinander. Die Module werden anschließend mit Endklemmen am Feldrand und Mittelklemmen zwischen zwei Modulen auf dem Profil gehalten. Universalklemmen wie die Mittel-/Endklemme PM U AL decken beide Funktionen über einen Klemmbereich ab.
Auswahl nach Dachtyp
| Dachtyp / Untergrund | Dachanbindung | Hinweis |
|---|---|---|
| Ziegel- und Pfannendach | Dachhaken | Verschraubung an Lattung oder Sparren |
| Sparren / Holz | Stockschraube Holz | Direktverschraubung in tragendes Holz |
| Wellblech | Stockschraube Wellblech | Abdichtung am Durchdringungspunkt |
| Trapezblech | Profil direkt oder Stockschraube | Auflage auf der Sicke |
Werkstoffe und Korrosionsschutz

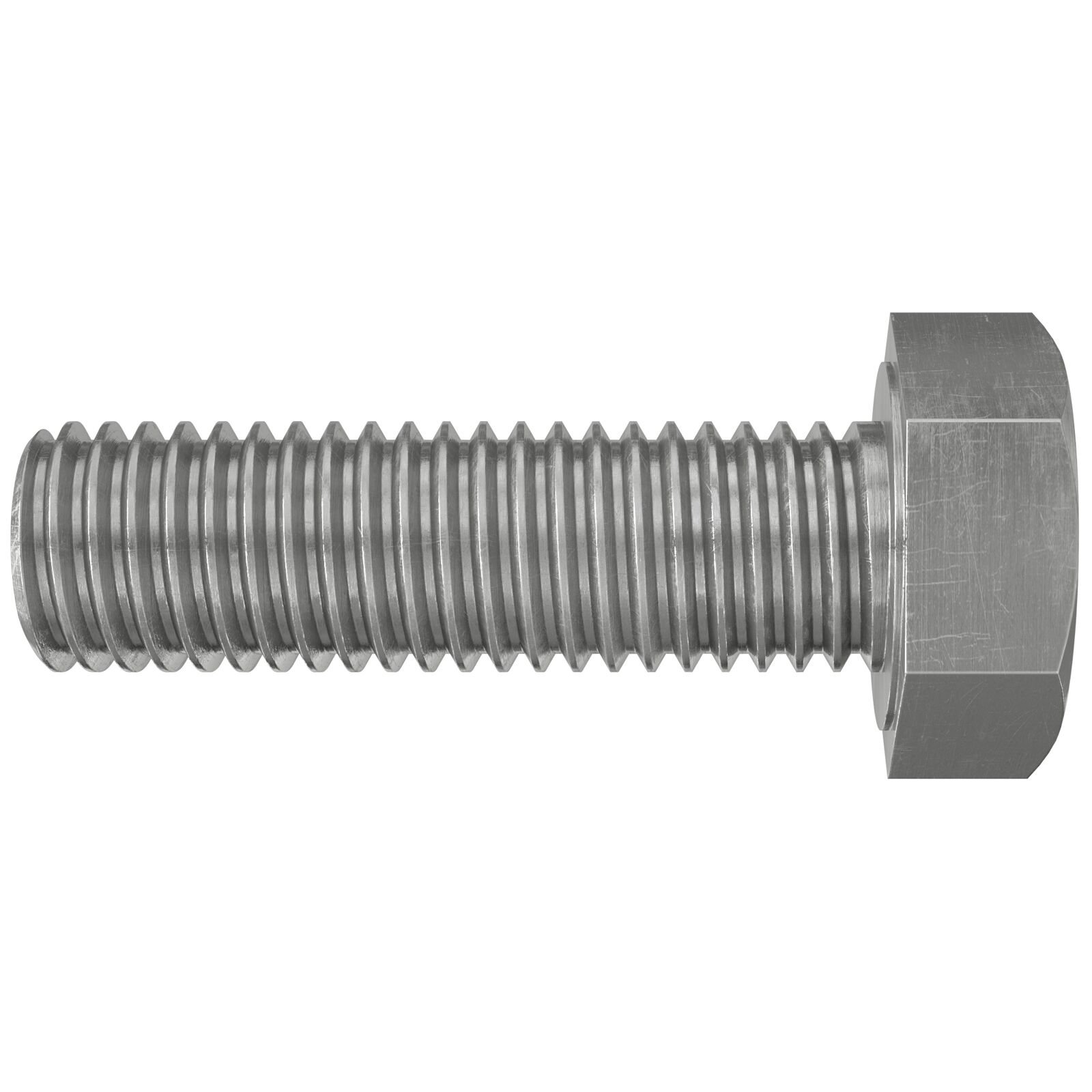

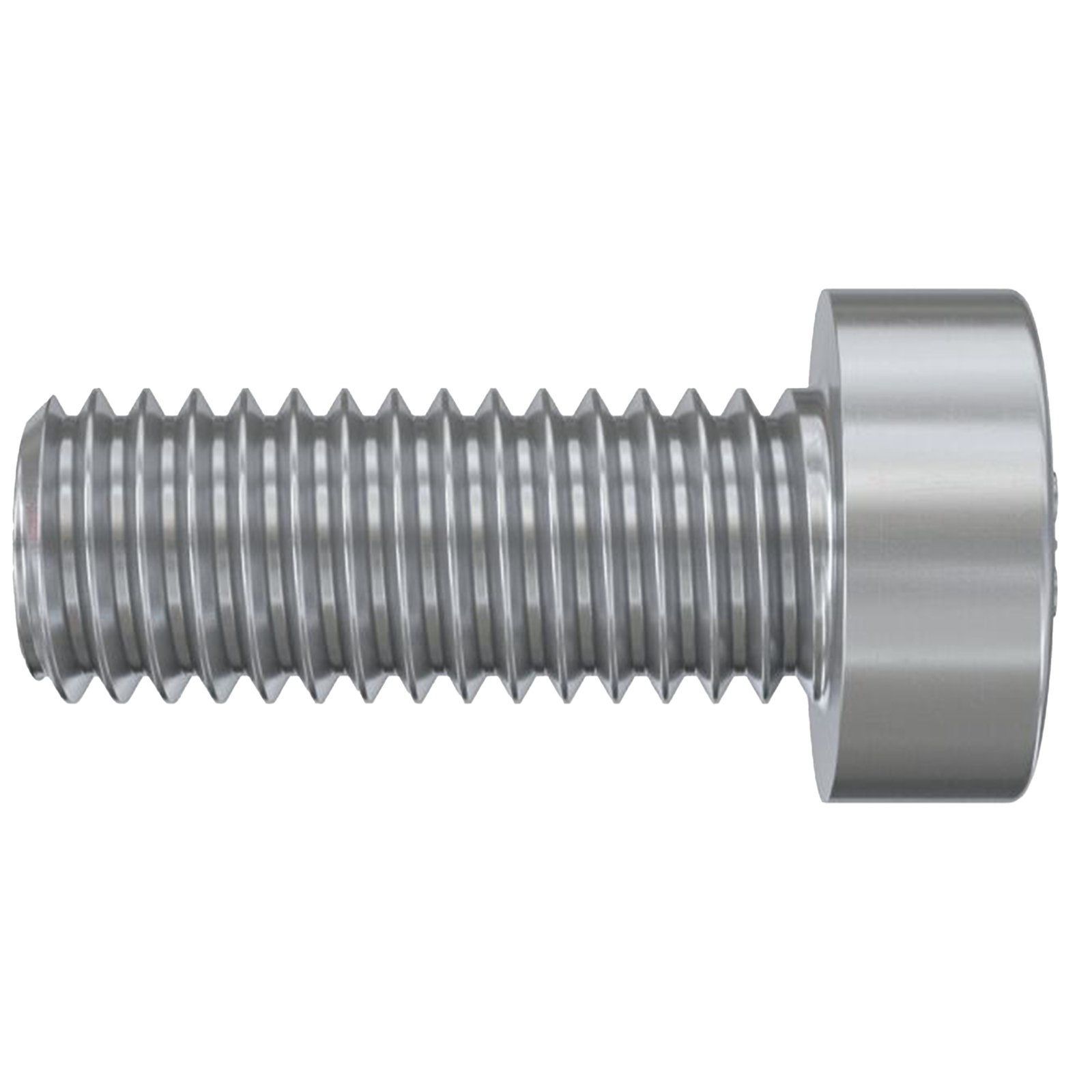

Profile und Klemmen bestehen aus Aluminium, Schrauben, Muttern und Stockschrauben aus nichtrostendem Edelstahl A2. Diese Werkstoffkombination ist bewittert dauerhaft; an den Verbindungsstellen sollten keine artfremden Metalle mit hohem Potenzialunterschied aufeinandertreffen. Schwarze Profilvarianten (sw) sind farblich an dunkle Module angepasst.
Abgrenzung und Verarbeitung
Bauteile für die reine Schienenführung in anderen Gewerken finden Sie unter Montageschienen; einzelne Verbindungselemente und Direktbefestiger führt der Bereich Schrauben. Für die Verankerung von Unterkonstruktionen in Beton oder Mauerwerk ist die chemische Befestigung zuständig. Typische Fehler bei der Solarmontage sind ein zu großer Hakenabstand für die gewählte Profilhöhe, ungleichmäßig angezogene Klemmen und eine undichte Durchdringung bei Stockschrauben. Beachten Sie die am Standort anzusetzenden Wind- und Schneelasten sowie die Vorgaben der jeweiligen Statik; sie bestimmen Hakenzahl und Profilabstand.
